Uso correcto del tensímetro sónico STT-1

02/07/2019

Como mecánico experimentado, es posible que esté tentado de comprobar la tensión de la correa de una forma general, pensando que girar la correa 90 grados es suficiente para determinar si la tensión es correcta. El tensímetro sónico STT-1 proporciona una sola herramienta para medir la tensión de instalación de la correa con precisión cada vez, lo que ofrece un estándar de calidad para las correas síncronas y las correas Micro-V® con tensores manuales.

Correas que se pueden comprobar con el STT-1

Una tensión correcta en la correa es fundamental para el rendimiento, la vida útil y la fiabilidad óptimos, tanto de las correas síncronas como de las Micro-V®. Afortunadamente, el proceso de comprobar la tensión con el STT-1 es sencillo, ya que se basa en micrófonos y frecuencias para comprobar la cantidad correcta de tensión. Una luz verde significa que puede estar seguro de que la cantidad de tensión es correcta, de modo que simplemente tiene que ajustar el tensor hasta que aparezca la luz verde. Tal vez la parte más complicada consiste en indicarle al tensímetro sónico qué aplicación está probando, pero en breve veremos cómo se hace.

El tensímetro sónico STT-1 se puede aplicar tanto a correas síncronas como a Micro-V®, siempre y cuando dispongan de sistemas de sujeción fijos. No es posible comprobar las transmisiones por correa con sistemas de tensado automático.

  • En cuanto a las transmisiones por correa síncrona, solo se puede comprobar la tensión de instalación con el STT-1 en correas recién instaladas. La herramienta no se puede utilizar para comprobar correas que ya se han puesto en funcionamiento.

  • En lo que respecta al chip de datos número 006 (compruebe el número en el lateral del tensímetro para saber qué versión tiene), el tensímetro sónico también se puede aplicar a transmisiones por correa Micro-V®. En estos casos, puede usarse para comprobar tanto la tensión de montaje inicial como la tensión de correas que ya se han utilizado.

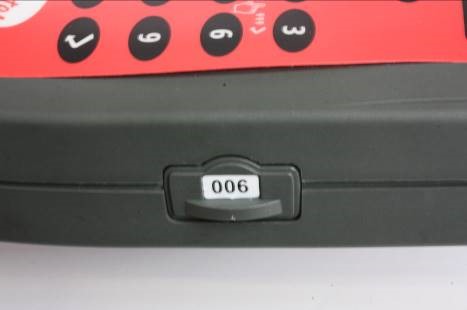

Chip de datos número 006, que indica la versión más reciente del dispositivo

Chip de datos número 006, que indica la versión más reciente del dispositivo

Antes de usar el STT-1: autodiagnóstico

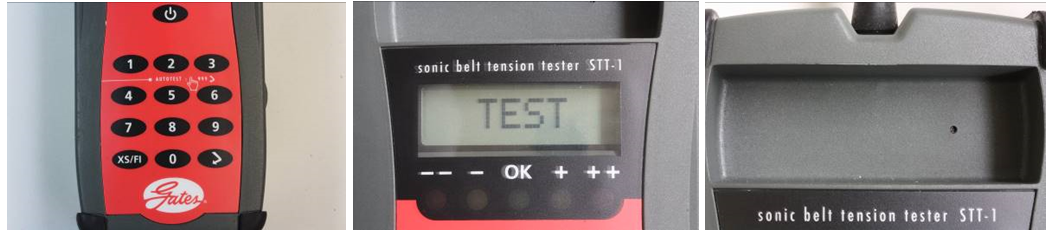

Antes de cada uso, el dispositivo STT-1 debe someterse a un proceso de autodiagnóstico para asegurarse de que los micrófonos funcionen correctamente. Para ello, pulse 999 en el teclado y, a continuación, Entrar. Oirá un ligero zumbido procedente del conducto de medición. Ahora coloque el cabezal de medición que contiene los micrófonos en el hueco y aplique un poco de presión. Debería aparecer una luz verde. A continuación, gire el cabezal de medición y compruebe el otro micrófono. Es posible que primero se enciendan dos indicadores rojos. Si el indicador verde no se enciende en ambos lados, la herramienta está defectuosa.

STT-1: autodiagnóstico antes del uso

STT-1: autodiagnóstico antes del uso

Detección de la frecuencia adecuada

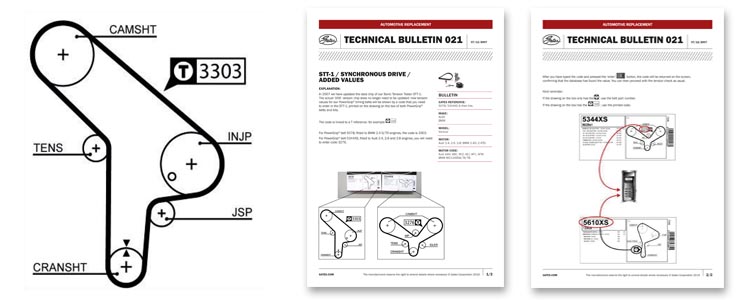

Todas las frecuencias necesarias se almacenan en el chip de datos del STT-1, lo que permite ajustar prácticamente todas las correas con la tensión correcta. Esto evita las confusiones y elimina la engorrosa tarea de consultar listas y folletos para ver qué tensión es la correcta para cada correa o aplicación. Al utilizar el STT-1, basta con introducir el número de la correa síncrona. En cuanto a los tensímetros con el chip de datos número 006, es posible que tenga que utilizar un número de código especial. Ambos números pueden encontrarse en la ilustración del catálogo online de Gates (para obtener más información sobre el número de código, consulte el boletín técnico 021 en Gates TechZone).



Boletín técnico 021

Boletín técnico 021

Proceso de medición de correas síncronas

Cuando se utilice el STT-1, el motor debe estar frío (es decir, a temperatura ambiente) y encontrarse en la posición recomendada por el fabricante para el cambio de la correa (normalmente, en el punto muerto superior).

  • Tense la correa.

  • Gire el motor exactamente dos revoluciones, a menos que se indique lo contrario en la ilustración del catálogo online de Gates.

  • Introduzca el número de la correa síncrona o el número de código mediante el teclado.

  • Pulse Entrar.

  • Si el chip contiene los datos en cuestión, el número de la correa o el número de código aparecerán en la pantalla.

Sin embargo, algunas correas síncronas se utilizan en motores completamente diferentes. Para especificar qué aplicación está probando, escriba 1, 2 o 3 después de introducir el número de la correa. En el caso de una correa que no sea XS (por ejemplo, la 5043), escriba 5043, pulse el botón XS/FI tres veces y pulse 1, 2 o 3, según el motor. (Para saber si la aplicación en cuestión se corresponde con 1, 2 o 3, consulte la ilustración del catálogo online de Gates).

Ahora sostenga uno de los micrófonos en el lugar marcado con una en la ilustración del catálogo online de Gates (en el exterior o en el interior de la correa). Manténgalo cerca de la correa síncrona (a una distancia aproximada de 10 milímetros) y tire suavemente de la correa un par de veces, como si fuera la cuerda de una guitarra, para hacerla vibrar. Importante: utilice solo uno de los micrófonos para medir la frecuencia. El otro micrófono sirve para filtrar el ruido ambiental, lo que evita las mediciones incorrectas. La herramienta emitirá un pitido cuando se haya registrado un valor en Hz. Ajuste la tensión hasta que la luz se ilumine en verde. Si no oye ningún pitido, significa que la tensión aplicada difiere demasiado del objetivo.

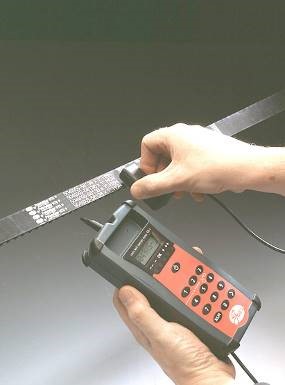

Mantenga el STT-1 a unos 10 mm de la correa síncrona

Mantenga el STT-1 a unos 10 mm de la correa síncrona

Proceso de medición de correas Micro-V®

Para garantizar unos resultados lo más precisos posible, la comprobación de la tensión debe realizarse con el ramal libre más largo de la correa. El ramal libre es la distancia entre el punto en el que la correa Micro-V® empieza a perder el contacto con la polea y el punto en el que la correa está en pleno contacto con la polea siguiente. La longitud del ramal libre que se usa para comprobar la tensión de la correa debe medirse con gran precisión. Para este propósito, puede usarse la cinta métrica de Gates. Si no dispone de esta cinta métrica especial, puede utilizar una normal.

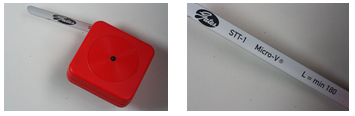

Cinta métrica de Gates

Cinta métrica de Gates

A continuación, prepare el STT-1:

  • Pulse el número 8 (para cambiar el STT-1 al modo Micro-V®).

  • Introduzca la longitud (en milímetros) que ha medido con la cinta métrica (si es inferior a 180 mm, escriba 180; si es superior a 500 mm, escriba 500).

  • Pulse el botón XS/FI dos veces, hasta que aparezca FI en la pantalla.

  • Pulse 1 para una correa nueva o 2 para una correa reinstalada (con el mismo sentido de rotación).

  • Pulse Entrar.

Ahora se muestran en la pantalla los valores que ha introducido y el tensímetro sónico ya está listo para su uso.

El procedimiento de medición es idéntico al de la correa síncrona:

  • Sostenga uno de los micrófonos a aproximadamente 10 milímetros de la correa Micro-V®.

  • Haga vibrar la correa.

  • Ajuste el tensor hasta que aparezca la luz verde.

También en este caso, el segundo micrófono filtra el ruido ambiental para garantizar la obtención de mediciones correctas.

Mensajes de error

Para concluir, veremos algunos mensajes de error que pueden aparecer en la pantalla del STT-1.

Mensaje de error 1

Mensaje de error 1

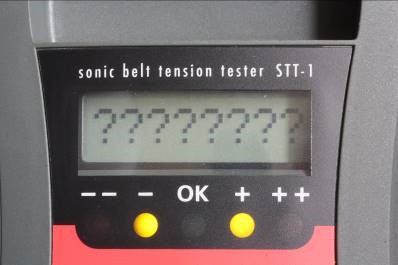

  • Problema: el STT-1 no tiene información sobre esta correa o código, o la transmisión en cuestión tiene un tensor automático.

Mensaje de error 2

Mensaje de error 2

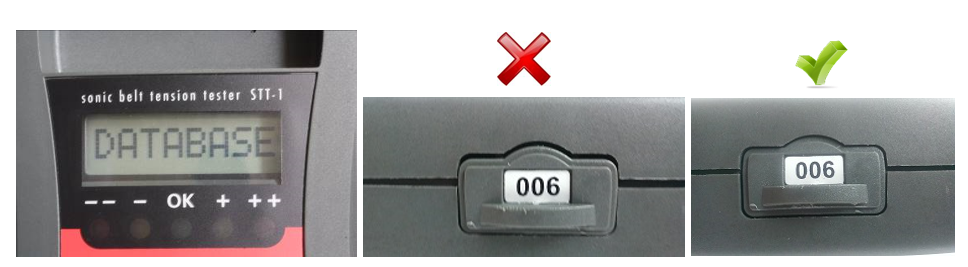

  • Problema: error en el chip de datos. El chip no está insertado correctamente (el espacio sobre el chip es demasiado grande).

  • Acción: quite el chip de datos y vuelva a insertarlo (guiándolo hacia la parte superior de la abertura).

Mensaje de error 3

Mensaje de error 3

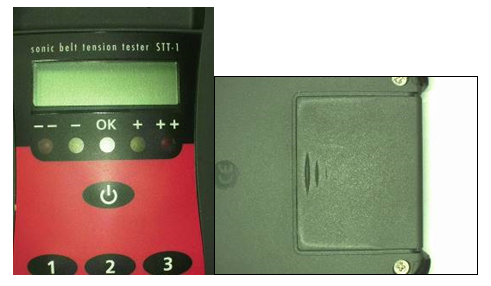

  • Problema: batería baja.

  • Acción: reemplace la pila de 9 V.
