En el competitivo sector de los vehículos industriales, cada gota de combustible cuenta. La presión para cumplir unas normativas sobre emisiones cada vez más estrictas (como la Euro 6) y la necesidad de optimizar el coste total de propiedad (TCO) han impulsado la innovación en todos los componentes del motor.
Uno de los avances más significativos en la gestión térmica es la evolución de las bombas de agua: de las bombas de embrague electromagnético de 2 velocidades a las modernas bombas totalmente variables. Esta tecnología representa un salto cualitativo con respecto a las bombas mecánicas tradicionales, ya que ofrece un control inteligente que se traduce directamente en ahorro y eficiencia.
La principal ventaja: Reducción del consumo de combustible
La principal ventaja de una bomba regulada (ya sea de embrague o variable) es su capacidad para reducir las pérdidas parásitas.
Las bombas mecánicas tradicionales giran siempre en solidaridad con el régimen del motor, bombeando refrigerante a máxima capacidad incluso cuando el motor está frío o trabajando con poca carga. Esto desperdicia energía. Las bombas controladas, en cambio, desconectan o reducen el caudal cuando no es necesario, aliviando al motor de esa carga innecesaria.
A medida que las normativas se han hecho más estrictas, las bombas de agua han evolucionado para funcionar con mayor eficacia. Por eso, hoy en día encontramos bombas de agua con principios de funcionamiento similares, pero que no son idénticos.

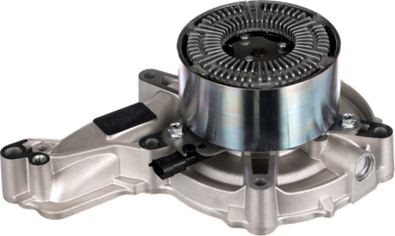

Bomba de embrague electromagnético de 2 velocidades
Esta tecnología, de serie en muchas aplicaciones Euro 5, utiliza un embrague electromagnético para ofrecer dos modos de funcionamiento:

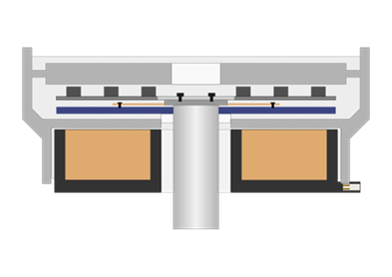

- Modo de baja velocidad (económico): Cuando la demanda de refrigeración es baja, la bobina no recibe corriente. La bomba gira impulsada únicamente por el deslizamiento magnético entre la polea y el eje. Esto genera un caudal reducido, suficiente para mantener la temperatura sin derrochar energía.

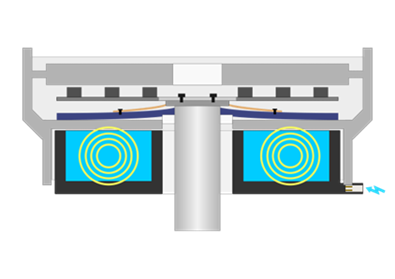

2. Modo de alta velocidad (Rendimiento): Cuando la ECU detecta la necesidad de refrigeración máxima, envía corriente al electroimán. Esto bloquea la placa de inducido contra la polea, eliminando el deslizamiento y haciendo que la bomba gire a la misma velocidad que el motor (relación 1:1).
Lógica de control: ¿Cómo decide la ECU?
Aquí es donde la mecánica se encuentra con la inteligencia. A diferencia de un termostato antiguo, la ECU no sólo se fija en la temperatura del refrigerante. Para decidir entre los modos "Económico" y "Rendimiento", analiza múltiples variables:
- Carga del motor: ¿Estamos subiendo una pendiente o accionamiento en terreno llano?
- Uso del retardador: Si se activa el ralentizador, se genera un calor repentino; la bomba se anticipa a ello activando la alta velocidad.
- Temperaturas de admisión y del aceite.
Nota para el taller: Si la bomba permanece atascada en una velocidad o no cambia, el problema podría no ser la bomba en sí, sino uno de estos sensores que envía datos erróneos a la ECU.

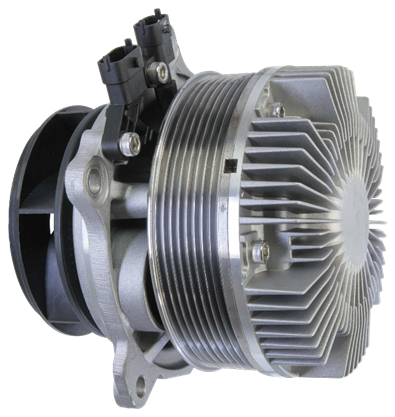

Bomba de caudal totalmente variable
A medida que los motores evolucionan hacia una eficiencia térmica extrema, tener sólo "dos velocidades" puede no ser suficiente. Aquí es donde entran en juego las bombas de agua totalmente variables.
A diferencia de las electromagnéticas, que tienen "escalones" (bajo o alto), estas bombas controlan la cantidad de acoplamiento entre la polea accionada por la correa y el eje de la turbina, variando con precisión la cantidad de refrigerante bombeado.
La bomba de agua se acciona mediante aceite de silicona viscoso, y el impulsor gira a través de una polea. El impulsor alcanza diferentes velocidades controlando la cantidad de aceite de silicona en la zona de acoplamiento.
Operación técnica:
El embrague controla el tiempo de apertura y cierre de la válvula interna recibiendo diferentes señales PWM de la ECU. Esto regula la cantidad exacta de aceite de silicona que entra en la zona de acoplamiento, consiguiendo diferentes grados de fricción viscosa y, por tanto, diferentes velocidades de salida para la misma velocidad de entrada. Además, la velocidad real de la bomba se transmite a la ECU a través de un sensor de velocidad (anillo magnético), lo que permite un control perfecto en bucle cerrado.
Principales ventajas sobre la versión de 2 velocidades:
- Sin deslizamiento magnético: En las bombas de embrague anteriores, el modo de "baja velocidad" funciona por deslizamiento magnético constante, lo que genera calor. Las bombas variables optimizan este proceso.
- Ahorro superior: Mientras que una bomba de 2 velocidades reduce la potencia absorbida en aproximadamente un 40%, una bomba totalmente variable puede alcanzar una reducción del 50%.
Estabilidad térmica: Permite mantener la temperatura del motor estable en su punto óptimo (por ejemplo, 90 °C) independientemente de las revoluciones, evitando los picos de "sobreenfriamiento" o "subenfriamiento" típicos de los sistemas tradicionales.
Consejos profesionales de mantenimiento e instalación
Para garantizar la vida útil de estas bombas de alta tecnología, es vital seguir un protocolo estricto en el taller. Basándose en las recomendaciones de expertos como Gates, estos son los puntos críticos:
- Lavado del sistema: No instale nunca una bomba nueva en un circuito sucio. El refrigerante viejo o contaminado es la principal causa de fallo prematuro de los cierres mecánicos. Se recomienda purgar todo el sistema antes de la instalación.
- Uso de selladores: Si la bomba viene con una junta tórica o junta preformada, no utilice pasta selladora adicional. El exceso de pasta puede desprenderse, entrar en el circuito y obstruir el flujo o dañar la junta dinámica.
- Purga correcta: En las bombas variables, es fundamental eliminar todo el aire del sistema. Una bolsa de aire alrededor del cierre mecánico puede provocar "funcionamiento en seco", lo que puede quemar el cierre en cuestión de minutos.
Para profundizar en los procedimientos de instalación y diagnóstico, recomendamos consultar las guías técnicas oficiales:
Implicaciones para el taller
Las bombas de agua, ya sean de embrague electromagnético o totalmente variables, son un claro ejemplo de mecatrónica aplicada a los vehículos industriales. Para el técnico, es esencial comprender que ya no se trata de un simple componente mecánico. Su diagnóstico requiere un cambio de mentalidad:
- No te limites a buscar fugas: Compruebe el cableado, la resistencia de la bobina y las señales PWM.
- Comprender el sistema: Saber si el vehículo está equipado con un sistema de 2 velocidades o variable es crucial para interpretar los síntomas.
- Utiliza diagnósticos: A menudo, el fallo puede proceder de otros factores o sensores, no sólo de los componentes de la bomba.
Comprender esta lógica es clave para garantizar que el sistema de refrigeración funcione con la máxima eficacia, protegiendo el motor y ahorrando combustible para el cliente.
Q1: ¿Qué es una bomba de agua de embrague electromagnético?
Una bomba de refrigeración del motor con un embrague electromagnético que ajusta su velocidad en función de la demanda de refrigeración, reduciendo el derroche de energía.
Q2: ¿Cómo ahorra combustible?
Al funcionar a regímenes más bajos cuando no es necesaria la refrigeración total, reduce la carga sobre el motor, disminuyendo el consumo de combustible.
Q3: ¿Cuáles son los síntomas habituales de fallo?
Sobrecalentamiento, fugas de refrigerante, ruidos anormales y códigos de avería eléctricos de la ECU.
Q4: ¿Cómo los prueban los talleres?
Comprobando la integridad mecánica, la resistencia eléctrica de la bobina y las señales de activación de la ECU.
