La tecnología de correa de distribución húmeda, también conocida como Sistemas de Correa en Aceite (BIO), ha transformado el diseño moderno de motores al reducir la fricción y mejorar la eficiencia térmica. Sin embargo, estos sistemas exigen un protocolo de mantenimiento extremadamente riguroso para prevenir fallos catastróficos del motor. En este artículo, abordamos las causas fundamentales de la degradación de la correa, cómo realizar diagnósticos efectivos basados en la arquitectura del motor, y los pasos obligatorios para una reparación profesional y fiable.
Causas Comunes de la Degradación de la Correa de Distribución Húmeda
La integridad de una correa de distribución húmeda depende críticamente de la estabilidad química del lubricante. Los sistemas de Correa en Aceite (BIO) son susceptibles a un proceso de degradación multifactorial que puede variar significativamente según el uso del vehículo:
-
Contaminación por Combustible:
El enemigo principal es la dilución del aceite causada por gasolina no quemada, que ataca químicamente el compuesto de caucho HNBR de la correa.
-
Regeneraciones GPF interrumpidas:
En motores equipados con un Filtro de Partículas de Gasolina (GPF), las inyecciones de post-combustión para la regeneración pueden acabar filtrándose en el cárter, especialmente si el proceso se interrumpe repetidamente, acelerando la degradación del aceite.
Cómo diagnosticar el desgaste de la correa de distribución húmeda
Una revisión regular durante cada servicio de aceite es esencial para cualquier sistema de distribución húmedo. El proceso de diagnóstico siempre debe comenzar con la lectura de los códigos de fallo de la ECU para detectar anomalías de presión de aceite o fallos en el sistema de Válvula de Tiempo Variable (VVT).
Diferencias Críticas de Diagnóstico
-
Motores Stellantis PureTech:

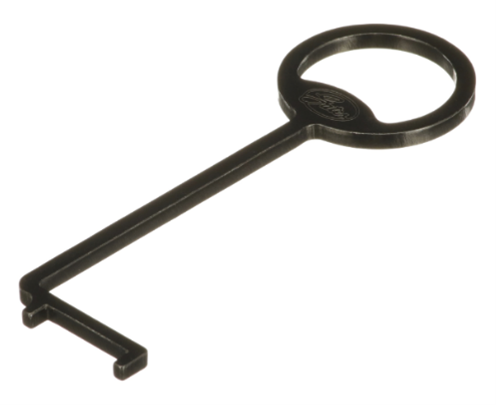

La inspección es posible gracias al acceso visual. La correa debe ser revisada utilizando la herramienta de medición de ancho específica (GAT5249) a través de la boca de llenado de aceite mientras el motor está caliente.
La correa puede seguir en servicio si:

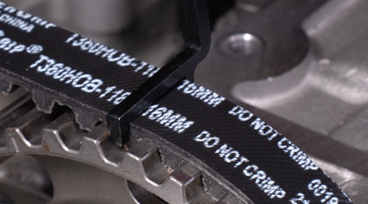

- La herramienta de medición encaja correctamente sobre la correa
- No hay grietas visibles
- No hay códigos de fallo de la ECU que indiquen problemas de presión de aceite
- El sistema debe ser reemplazado y limpiado si:

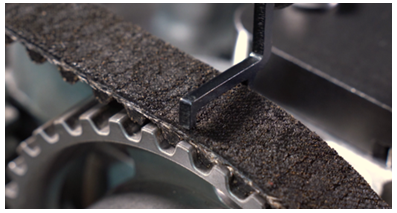

- La herramienta de medición no encaja (indicando que la correa se ha hinchado)
- Hay códigos de fallo de la ECU relacionados con baja presión de aceite
Este método no es válido para motores Ford, ya que no hay acceso visual a la correa desde el exterior. Además, el sistema EcoBoost utiliza hasta tres correas de diferentes anchos, lo que impide el uso de un medidor de control estándar. La prevención en Ford se basa estrictamente en la adherencia a los intervalos de servicio y en el monitoreo de la presión del aceite.
3. Reparaciones Obligatorias en el Sistema de Correa en Aceite
Si la verificación del sistema NO CUMPLE, es imperativo inspeccionar, limpiar y/o reemplazar los siguientes componentes críticos:
-

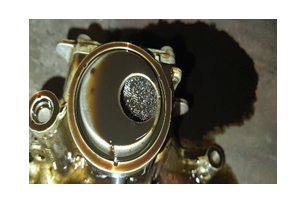

Filtro de la chupina de Aceite:
Este es el punto principal de obstrucción. Verifica si está parcialmente o totalmente bloqueado. Limpia o reemplaza según sea necesario.
-
Desgaste del Motor:

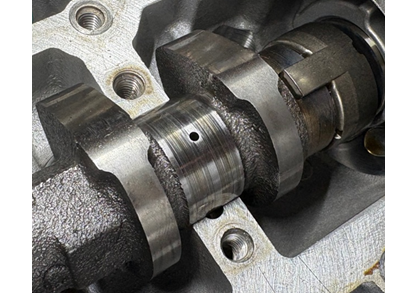

Siguiendo la descripción y el procedimiento del OE, verifica el estado de los casquillos del árbol de levas. Si no cumplen con las tolerancias prescritas por los fabricantes O.E., será necesario un reemplazo del motor.
-
Sincronización variable de las válvulas Retira ambos solenoides e inspecciona sus filtros:
Si están obstruidos, límpialos con productos adecuados (no uses aire a presión), en caso de motor Eco-Boost, se requiere reemplazar el VVT Cam-Phaser ya que el solenoide VVT no tiene filtro, por lo que las partículas de la correa bloquearán internamente el Cam-Phaser.
-
Válvula Solenoide de la Bomba de Aceite:
Desmonta y limpia.
-
Limpieza de la Línea de Aceite del Turbo
- PureTech: Desmonta y limpia el perno banjo hueco del tubo de alimentación de aceite del turbocompresor y limpia a fondo las líneas.
- EcoBoost: Ubicado en el bloque motor detrás de la correa húmeda, hay un tornillo Allen que debe ser retirado para acceder a un pequeño filtro que puede bloquear el flujo de aceite a través de las líneas de lubricación.
- Conducto de Ventilación del Motor (PCV): Verifica la presencia de viruta de goma en el conducto indicado (específicamente para PureTech).
- Actualización de Software de la ECU (PureTech): Como se especifica en los boletines técnicos de PSA, es obligatorio realizar una descarga/actualización de software de la unidad de control del motor. Esta actualización optimiza el monitoreo de la presión de aceite y ajusta la estrategia de inyección para reducir la futura dilución de aceite.
PRECAUCIÓN Simplemente reemplazar la correa de distribución sin limpiar el circuito de lubricación obstruido resultará en una falla recurrente y daños severos al motor.
Cómo Prevenir Futuros Fallos de la Correa de Distribución Húmeda
Una reparación profesional no se trata solo de reemplazar piezas; se trata de garantizar fiabilidad a largo plazo y proteger el taller de costosas garantías. Para prevenir fallos prematuros de la correa y del sistema después de la instalación, sigue estas pautas esenciales:
-
Protección del Taller a Través de Kits Completos de Gates:
Al instalar el Gates Super Kit, aseguras que cada componente crítico—incluyendo la correa reforzada, tensores, sellos y pernos de un solo uso—se reemplace con piezas de calidad OE. Esto garantiza que todo el sistema de distribución comience una nueva vida útil con tensión sincronizada y compatibilidad de materiales.
-
Uso obligatorio de Aceite Aprobada por OE:
La forma más efectiva de prevenir la degradación futura es adherirse estrictamente a las especificaciones de aceite de OE y a los intervalos de servicio. Informa al cliente que usar el aceite correcto es innegociable para los sistemas de Correa en Aceite (BIO).
-
Hábitos de Conducción a Evitar para la Dilución de Combustible:
Educa al propietario del vehículo sobre los riesgos de los viajes cortos frecuentes y las regeneraciones interrumpidas. Recomendar un programa de cambio de aceite más frecuente para vehículos que circulan en entornos urbanos puede aumentar significativamente la vida útil del sistema.
Al combinar un protocolo de limpieza riguroso con la protección integral del Super Kit, proporcionas un servicio de alta calidad que asegura el rendimiento del motor y garantiza la satisfacción a largo plazo de tus clientes.
Para más detalles técnicos sobre nuestras soluciones especializadas, explora los enlaces a continuación:
CONCLUSIÓN
Los sistemas de sincronización de Correa‑en‑Aceite (BIO) ofrecen beneficios significativos en rendimiento y eficiencia, pero solo cuando se respetan completamente sus requisitos de mantenimiento únicos. La dilución de combustible, las especificaciones de aceite incorrectas y los intervalos de servicio descuidados son las principales causas de degradación rápida. Al aplicar diagnósticos rigurosos, seguir procedimientos aprobados por OE‑y limpiar a fondo el sistema de lubricación siempre que se detecte desgaste de la correa, los talleres pueden garantizar la fiabilidad a largo‑plazo y proteger los motores de daños catastróficos.
Con las herramientas adecuadas, el aceite correcto y un enfoque de reparación completo, los técnicos pueden restaurar los sistemas BIO a un rendimiento óptimo y proporcionar a los clientes confianza, seguridad y durabilidad para muchos miles de kilómetros por delante.
PREGUNTA 1
1. ¿Qué es un sistema de sincronización Correa-en-Aceite (BIO)?
Un sistema de sincronización BIO utiliza una correa de goma dentro del aceite del motor para reducir la fricción y mejorar la eficiencia. Debido a que la correa funciona en aceite, la lubricación correcta y los intervalos de mantenimiento son críticos para prevenir la degradación.
2. ¿Qué causa que las correas de sincronización húmedas fallen?
La falla se debe principalmente a la dilución de combustible, especificaciones de aceite incorrectas, intervalos de servicio prolongados y viajes cortos frecuentes que impiden que el aceite alcance la temperatura de funcionamiento óptima.
3. ¿Cómo se comprueba la correa en un motor PureTech?
Los motores PureTech permiten la inspección utilizando la herramienta de medición GAT5249 a través de la boca de llenado de aceite. Si la herramienta no encaja o hay códigos de falla de presión de aceite presentes, se requiere una limpieza completa del sistema y un reemplazo.
4. ¿Por qué no se pueden inspeccionar las correas EcoBoost de la misma manera?
Los diseños EcoBoost utilizan diferentes anchos de correa y no proporcionan acceso externo, lo que hace imposible la medición con calibrador. El diagnóstico se basa en los intervalos de servicio, el monitoreo de la presión del aceite y la inspección interna durante la reparación.
5. ¿Qué debe limpiarse o reemplazarse si falla una correa BIO?
Los componentes clave incluyen el colador de la bomba de aceite, los solenoides o fasers de VVT, las líneas de alimentación de aceite del turbo, el sistema PCV y el filtro de la bomba de vacío. Los motores PureTech también requieren una actualización del software de la ECU.
