El motor PSA 1.5L HDi DV5 es ampliamente utilizado en vehículos Peugeot, Citroën, DS, Opel, Ford y Toyota en Europa. Diseñado para cumplir con los estándares Euro 6, ofrece una excelente eficiencia de combustible y emisiones reducidas. Sin embargo, a pesar de su diseño moderno, el motor DV5 ha mostrado problemas recurrentes en la cadena de distribución, particularmente en las primeras versiones.
Esta guía técnica explica:
- Cómo funciona el sistema de sincronización del motor DV5
- Problemas más comunes de la cadena de distribución
- Cómo identificar señales de alerta temprana
- Mejores prácticas para el mantenimiento y reparación
- Por qué la actualización al diseño más reciente de la cadena de distribución es fundamental para la fiabilidad a largo plazo
Comprender la arquitectura del motor DV5
- bloque motor Aluminio con configuración DOHC
- Inyección Inyección common rail con bomba Bosch CP 4.1 de alta presión
- Turbo: Geometría fija o variable según la variante
- Control de emisiones:
- Válvula EGR: EGR reduce la temperatura de combustión mediante la recirculación de los gases de escape, reduciendo las emisiones de óxido de nitrógeno de manera efectiva.
- DPF (filtro de partículas diésel): Los filtros DPF se llenan de partículas de hollín y se regeneran periódicamente para mantener bajas las emisiones de partículas.
- SCR (Reducción catalítica selectiva):
- Sistema de sincronización: Combinación de correa y árbol de levas cadena
Guías de mantenimiento del motor DV5
- Cambio de aceite: cada 30.000 km o una vez al año.
|
Tipo de motor
|
Identificación del motor
|
Aceite 5W30 (FPW9.55535/03)
|
|
DV5RC
|
YHX / YHZ
|
OK
|
|
DV5RD
|
YHY
|
OK
|
|
DV5RUC
DV5RUD
|
YHV
|
OK
|
|
DV5RCD
DV5RCF
DV5RCE
|
YHR
|
OK
|
|
DV5RE
DV5RD
|
YHW
|
OK
|
*Compruebe y aplique siempre las recomendaciones OE
- Cadena de distribución: Inspección a 100.000 km o con ruidos de arranque en frío
- Sistema de transmisión por correa síncrona Intervalo de cambio 180000km/120 meses
Función de la cadena de distribución en un motor.
En este motor, la sincronización entre árbol de levas de admisión y escape es esencial para garantizar la correcta apertura y cierre de las válvulas de admisión y escape.
La precisión de estos intervalos de temporización garantiza el correcto llenado de la cámara de combustión con aire fresco.
Para saber más sobre el mantenimiento correcto de la cadena, por favor lea el artículo que tenemos en nuestra página web:
https://www.gatestechzone.com/en/news/2025-06-chain-maintenance
Problemas comunes de la cadena de distribución DV5
En este motor, algunos problemas bien conocidos en la cadena de distribución pueden ocurrir en un período temprano de menos de 100.000 km. Para identificar si el sistema de la cadena de distribución tiene problemas, busque los siguientes signos:
- Ruidos inusuales del motor, como golpeteo o zumbido.
- Dificultad para arrancar el motor o el motor no arranca en absoluto.
- Disminución del rendimiento del motor y aumento del consumo de combustible.
- Comprobar la luz del motor iluminada en el salpicadero (código DTC P0017 u otros almacenados en la ECU)
Gates Europe Actualización del sistema de cadena de distribución
Gates ha introducido un sistema mejorado de cadena de distribución para abordar estas cuestiones. La modernización implica reemplazar la vieja cadena de 7 mm por una cadena de 8 mm más robusta y actualizar los componentes relacionados.
Estos son los pasos para modernizar el sistema de la cadena de distribución:
-
Identificar el tipo de cadena actual:

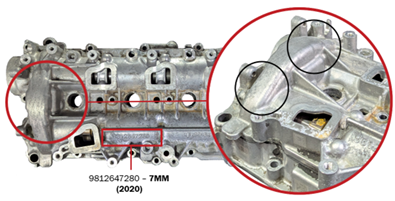

Compruebe el número de pieza grabado en la carcasa del rodamiento del árbol de levas o compruebe la protuberancia de la tapa de la válvula como explicamos a continuación.
- Si la tapa de la válvula no tiene los abultamientos como se indica a continuación o tiene la referencia 9812647280 significa que está instalada la versión antigua de la cadena de 7mm y debe proceder a actualizar los componentes con el kit de cadena Gates CHK1047M (8mm).
- Si la tapa de la válvula tiene las protuberancias como se indica a continuación o tiene la referencia 9830580480 significa que se instala la nueva versión actualizada de cadena de 8mm. En este caso, si el motor está frente a los signos descifrados anteriores, debe reemplazar solo la cadena y tensor con el número de kit CHK1047MA
Actualizar la cadena de distribución
- En caso de que la versión de 7 mm esté instalada en el motor, se debe realizar una actualización de la cadena de distribución y componentes relacionados. En caso de que el propietario del vehículo se niegue a una reparación duradera, la cadena de 7 mm sigue siendo útil, pero no se recomienda.

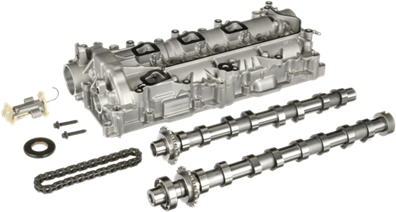

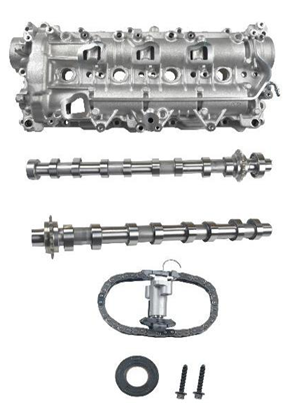

- El kit mejorado Gates contiene no solo la nueva cadena de distribución de 8 mm y tensor, también ambos árboles de levas (admisión y escape), la caja del árbol de levas, la cubierta del árbol de levas y el reten, todas estas partes van totalmente ensambladas solo para quitar la versión antigua de 7 mm e instalar la mejorada!

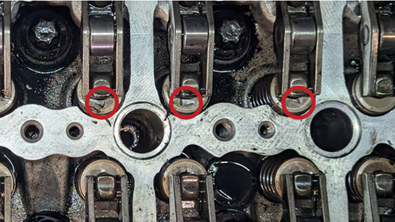

Durante la sustitución de este kit por la versión mejorada, el instalador deberá comprobar visualmente el estado de estos componentes del motor:
- Balancines válvula
- Manantiales
- Copas de resorte válvula
- Altura de las varillas válvulas
- Vástagos de válvula desgaste

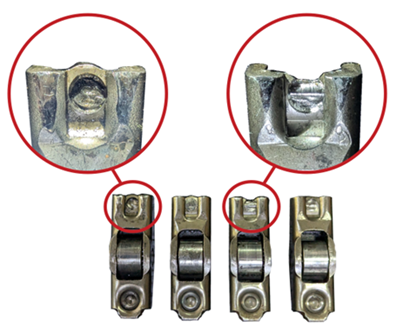

Se recomienda prestar especial atención al desgaste de los balancines de válvula ya que pueden tener un desgaste prematuro.
![]()

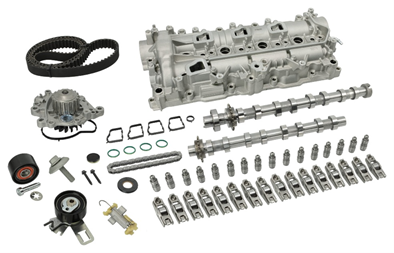

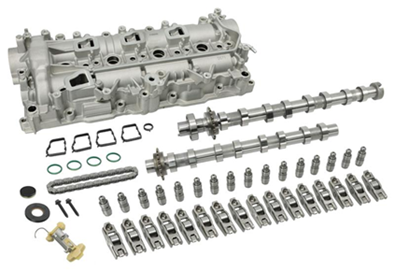

- En el caso de que encuentre desgaste en esos balancines de válvula, puede usar nuestro kit de actualización de cadena de distribución CHK1047MB que va con esos componentes.
![]()
- Si no hay fallas visuales, puede continuar reemplazando el kit actualizado

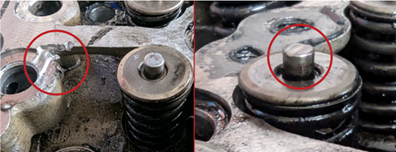

- Si hay un fallo visual (válvulas torcidas, etc.) se recomienda comprobar el sellado de las válvulas para determinar si han sufrido algún daño y reparación en consecuencia.
- Si faltan piezas o partículas de partes del tensor o de la cadena y no se pueden encontrar en el motor de combustión interna, continúe la reparación, las partículas quedarán retenidas en la carcasa por el colador de la bomba de aceite o en la bandeja de aceite.
![]()

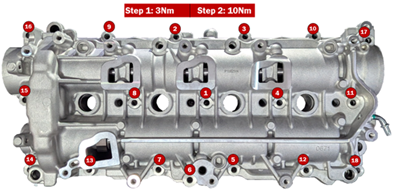

Después de realizar comprobaciones visuales y posibles reparaciones adicionales, vuelva a montar el motor, asegurándose de que todos los componentes estén correctamente instalados y sometidos a un par motor conforme a las especificaciones del fabricante.
Importancia de respetar el procedimiento de instalación de un nuevo kit correa de distribución.

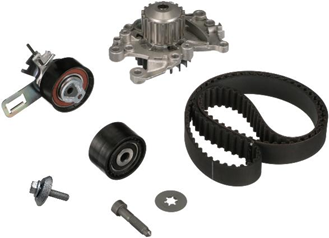

Para la actualización del kit de cadena de distribución, es necesario desacoplar la correa de distribución, como consecuencia, el reemplazo es más que recomendable, Por eso Gates ha desarrollado un kit con todas esas piezas requeridas.
En esta sección no explicaremos el proceso completo, pero mostraremos los pasos más importantes de este reemplazo de kit.
Puntos de inspección durante la actualización de la cadena de distribución
El primer punto es bastante simple, Inspeccionar el sistema en busca de suciedad, virutas metálicas, o fuga de aceite y corregirlos en caso de que uno o más estén presentes, entonces si todo es correcto, podemos continuar.

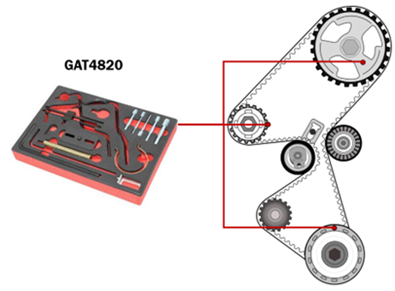

Tenga en cuenta que en los motores EU6 más nuevos como este DV5 las bombas de inyección siempre tienen un tiempo muy preciso, después de quitar las piezas necesarias, debemos asegurarnos de que todos los componentes del sistema estén correctamente sincronizados utilizando las herramientas de bloqueo adecuadas.
Una vez que el motor está correctamente sincronizado, puede proceder a reemplazar los componentes del kit de correas de distribución.
Uno de los pasos más importantes durante la instalación del kit es el proceso tensor descrito de la siguiente manera:
- Este tensor tiene un pasador de retención que solo se debe soltar cuando se instala la correa de distribución
- A continuación, puede retirar las herramientas de bloqueo y aplicar tensión girando la placa de ajuste (A) del tensor en sentido antihorario, llevando el índice del rodillo tensor dinámico a la zona de sobretensión (O).
- Después de esto, sin apretar la tuerca, suelte lentamente el índice del rodillo tensor dinámico en la zona de tensión nominal (N) girando en el sentido de las agujas del reloj el ajustador (A) y apriete ligeramente la tuerca.
- Gire el cigüeñal 6 veces hasta que las herramientas de bloqueo se puedan instalar de nuevo.
- afloje la tuerca del tensor y repita el procedimiento tensor.
- ¡Reajuste todas las piezas desmontadas y respete todos los ajustes de par de torsión! https://www.gatestechzone.com/es/news/2024-05_par de torsión
DV5 sistema de refrigeración: Sangrado y mantenimiento
El motor 1.5 HDI tiene un sistema de refrigeración dual que asegura una regulación térmica efectiva y evita el sobrecalentamiento del motor. Este "sistema refrigerante dual DV5R" es un diseño específico del motor donde el refrigerador EGR y el bloque motor principal tienen bucles refrigerantes separados, pero interconectados.
El sistema de refrigeración primario del motor hace circular refrigerante desde el bloque motor al radiador para absorber el calor.
El aspecto "dual" se refiere a una alimentación de refrigerante separada a la válvula EGR. Este bucle específico de válvula EGR utiliza refrigerante del motor para gestionar las altas temperaturas de los gases de escape en el sistema EGR, enfriando los gases para reducir las emisiones. Este bucle separado garantiza que las demandas de alta temperatura del refrigerador EGR no sobrecarguen el sistema de refrigeración principal del motor.
Dado que la bomba de agua se reemplazará al mismo tiempo que el kit SBDS, debemos garantizar el mantenimiento correcto del sistema de refrigeración para garantizar que el sistema funcione perfectamente:
- Usando la herramienta de vacío para circuitos de refrigerante, cree un vacío de -0,9 bar y espere al menos 1 minuto, luego asegúrese de que el valor permanezca constante.
- Rellene el sistema de refrigeración con refrigerante con la especificación adecuada y espere hasta que la presión alcance 0 bar.
- Utilice una herramienta de diagnóstico para seleccionar "Desgasificación del circuito de refrigeración del motor".
- Arranque el motor y hágalo funcionar a más de 2300 RPM durante 10 segundos.
- Haga funcionar el motor a 2500 RPM durante unos 20 minutos hasta que el ciclo del ventilador de refrigeración se encienda y apague dos veces.
- Desconecte la herramienta de diagnóstico y apague el motor.
- Compruebe si hay fugas de refrigerante y espere a que el motor se enfríe.
- Una vez que el motor esté frío, compruebe el nivel refrigerante, rellene si es necesario.
Conclusión: Proteger la fiabilidad del motor DV5
El motor PSA 1.5L HDi DV5 es un motor Euro 6 altamente eficiente, pero su diseño temprano de la cadena de distribución requiere una atención cuidadosa. La actualización de la cadena original de 7 mm al sistema Gates 8mm es una solución probada para evitar el desgaste prematuro, daños en el motor y costosos tiempos de inactividad.
Combinando:
- La actualización correcta de la cadena de distribución
- Procedimientos estrictos de instalación
- Sustitución adecuada correa de distribución
- Mantenimiento preciso del sistema de refrigeración
los talleres y propietarios de vehículos puedan garantizar la fiabilidad y el rendimiento a largo plazo del motor DV5.
