Come sapranno quanti di voi hanno installato (o stanno pensando di installare) il nostro tenditore T43091, questo pezzo di ricambio ha un aspetto un po' diverso dal pezzo originale VAG. State pure tranquilli, perché il nostro tenditore funziona esattamente come il tenditore OE e soddisfa tutti i requisiti di qualità e prestazioni. Semplicemente ha la propria struttura e la propria procedura di installazione. Per questo motivo, vi consigliamo vivamente di leggere i nostri Consigli tecnici ogni volta che state per installare uno dei nostri prodotti. Tali suggerimenti sono disponibili in versione digitale nella Gates Techzone o insieme alle istruzioni per l'installazione digitale dei kit PowerGrip®. L'inosservanza della procedura descritta nei nostri Consigli tecnici può causare gravi problemi meccanici.
Questo articolo è inteso come supplemento al Consiglio tecnico 020, per fornire un quadro completo e ridurre al minimo il rischio di confusione.

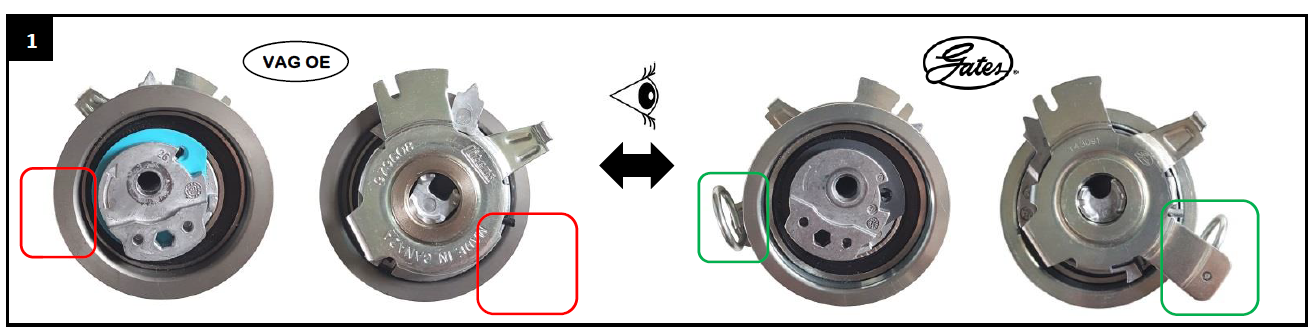

Figura 1: perno di bloccaggio su T43091
Osservando la prima immagine nel nostro Consiglio tecnico 020, si nota immediatamente una differenza visiva tra il tenditore OE VAG e il tenditore Gates. Quest'ultimo presenta un cosiddetto perno di bloccaggio (cerchiato in verde). Grazie a questo perno di bloccaggio, non occorre utilizzare uno strumento di bloccaggio della puleggia tenditrice per rimuovere o installare la cinghia di distribuzione. Volete sapere come funziona? Passiamo alle figure 2 e 3 per parlare (dell'assenza) dello strumento di bloccaggio della puleggia tenditrice.

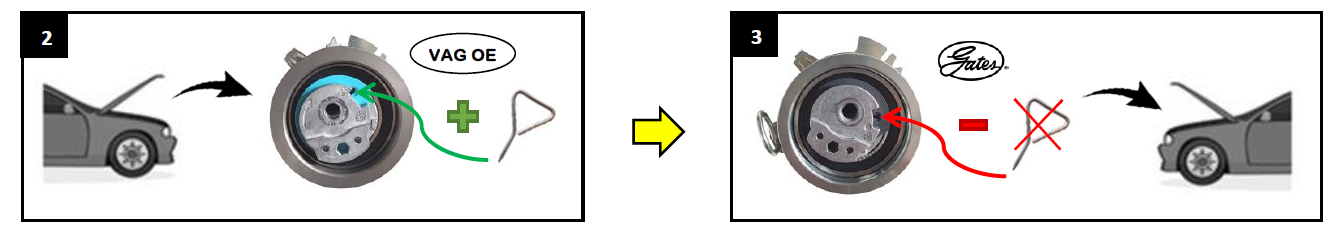

Figure 2 e 3: strumento di bloccaggio della puleggia tenditrice
Come si può vedere nella figura 2, per rimuovere o installare una cinghia di distribuzione, normalmente è necessario inserire uno strumento di bloccaggio della puleggia tenditrice, in modo che il tenditore possa essere ruotato al massimo, lontano dalla cinghia. In questo modo è possibile installare o rimuovere facilmente la cinghia di distribuzione. Tuttavia, quando si lavora con il tenditore Gates T43091, non è necessario uno strumento di bloccaggio della puleggia tenditrice (vedere figura 3). Dopo tutto, come abbiamo spiegato in precedenza, il tenditore Gates è dotato di un perno di bloccaggio che lo tiene già nella sua posizione massima.

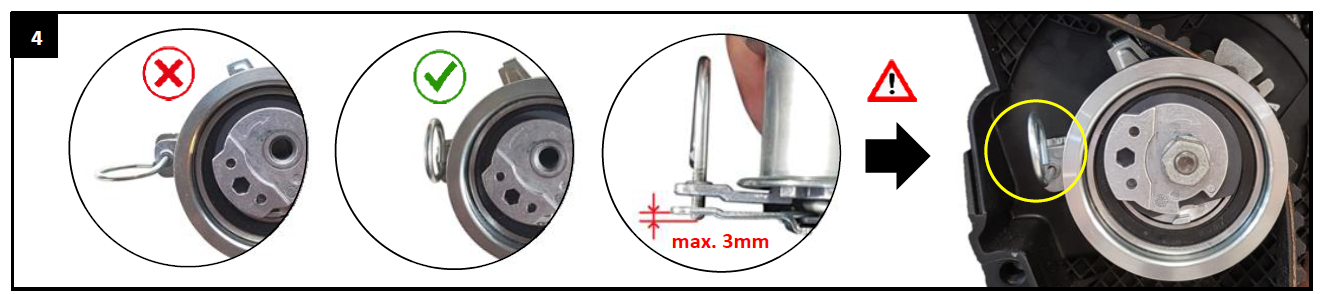

Figura 4: i due requisiti per l'installazione (due fasi)
La figura 4, a sua volta, avverte dell'importanza di due requisiti per l'installazione: in primo luogo, la posizione del perno di bloccaggio e, in secondo luogo, il fatto che tale perno non debba sporgere troppo:
1. Prima di installare il tenditore Gates, è necessario assicurarsi che sia posizionato verticalmente, altrimenti colpirà il coperchio interno della cinghia di distribuzione.
2. Assicurarsi inoltre che il perno di bloccaggio non sporga di più di tre millimetri. In caso contrario, esso colpirà il coperchio interno della cinghia di distribuzione, causandone il disallineamento.

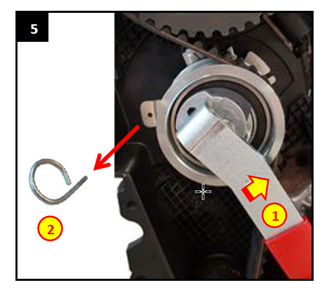

Figura 5: rimozione del perno di bloccaggio
Il passo successivo è la rimozione del perno di bloccaggio. Una volta installata la cinghia di distribuzione, è possibile rimuovere facilmente il perno ruotando il regolatore del tenditore in senso antiorario tramite lo strumento di tensionamento (vedere la freccia gialla nell'immagine sottostante). NOTA: mentre si rimuove il perno di bloccaggio, mantenere sempre il regolatore in posizione con lo strumento di tensionamento.

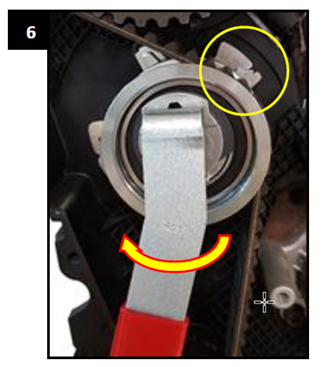

Figura 6: regolazione della tensione della cinghia
Per accertarsi che la cinghia sia tesa correttamente, ruotare il regolatore del tenditore in senso orario fino a quando l'indicatore si trova al centro della finestra.

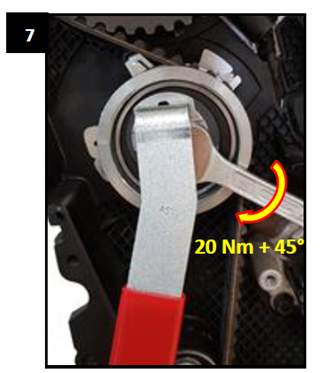

Figura 7: serrare il dado del tenditore.
Per mantenere la cinghia nella posizione illustrata sopra, serrare il dado del tenditore con una chiave dinamometrica tarata a 20 Nm + 45°.
Ecco fatto!
