Scopri come scegliere la cinghia giusta, installarla correttamente, evitare i guasti più comuni e garantire un funzionamento affidabile a lungo termine per le trasmissioni CVT da 50 a 850 cc.

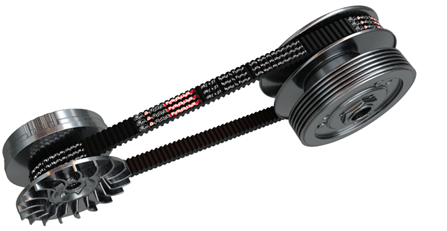

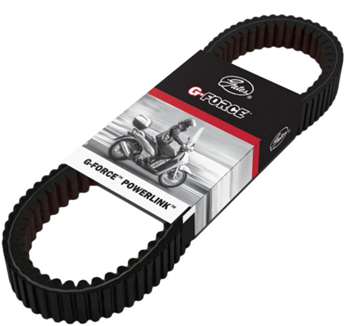

I sistemi di trasmissione a variazione continua (CVT) sono il cuore delle prestazioni degli scooter moderni. La gamma di cinghie CVT Gates G‑Force™ PowerLink™ è progettata per trasferire in modo efficiente la potenza del motore alla ruota posteriore, anche in condizioni operative estreme quali traffico urbano intenso, elevati carichi termici e guida con frequenti arresti e ripartenze.
Caratteristiche Principali Delle Cinghie Cvt Gates Powerlink™
La gamma PowerLink™ è una linea di componenti ingegnerizzati all'avanguardia che presenta:
Composto di gomma rinforzato con fibra di aramide
Garantisce un'eccezionale resistenza all'usura e assicura un movimento fluido e preciso all'interno delle pulegge del variatore CVT.
Cavi di trazione trattati chimicamente
Il legame rinforzato tra la gomma e le corde garantisce
un'elevata resistenza agli urti e una maggiore durata della cinghia.
Ampio intervallo di temperatura di funzionamento
Prestazioni affidabili sia in caso di avviamento a freddo che in condizioni di calore estremo, tipiche della guida in città.
Rigoroso controllo dimensionale
La precisione di fabbricazione di Gates garantisce una geometria perfetta della cinghia, fondamentale per il corretto funzionamento della trasmissione CVT e per ridurre le vibrazioni.
Serie di cinghie PowerLink™ in base alla cilindrata del motore:
A seconda della cilindrata del motore, Gates offre tre modelli specifici:

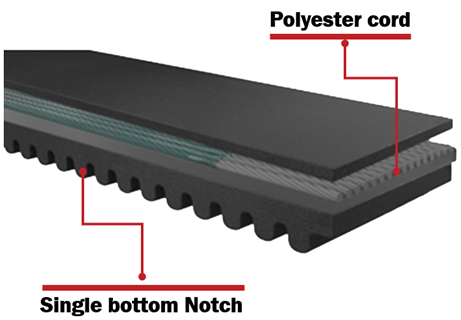

1. Serie PL21 per la gamma di cilindrate da 50 a 100 cc.
- Ingranaggio a fondo arrotondato
- Cavo di trazione in poliestere resistente alla trazione, appositamente studiato per motori a cilindro singolo con cilindrata inferiore a 100 cc.
- Larghezza superiore 13-19 (mm)

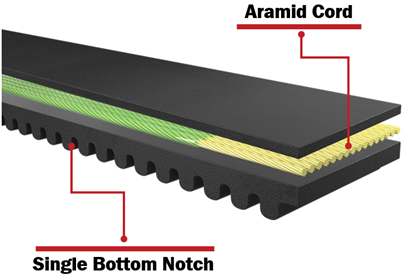

2. Serie PL31 per la gamma di cilindrate 125-200 cc.
- Cavo di trazione in aramide ad alta resistenza che ottimizza l'accelerazione e la resistenza ai carichi d'urto
- Ingranaggio a fondo arrotondato
- Larghezza superiore 15-24,5 (mm)

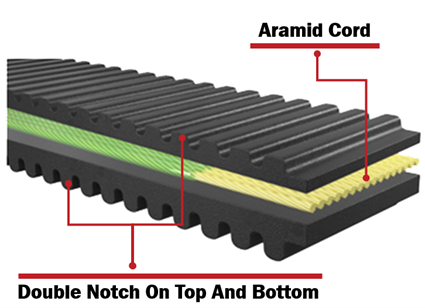

3. Serie PL41 per motori da 250 a 850 cc.
- Cavo di trazione in aramide ad alta resistenza che ottimizza l'accelerazione e la resistenza ai carichi d'urto
- EPDM: massima rigidità alla compressione, durata e resistenza al calore
- Dente superiore trapezoidale con dente inferiore arrotondato
- Larghezza superiore 22,5-32,5 (mm)
Installazione E Consigli Pratici: Evitare Guasti Prematuri
La maggior parte dei guasti alla cinghia CVT non è causata dalla cinghia stessa, bensì da un montaggio errato o da uno squilibrio nella trasmissione. Seguire alcuni consigli pratici è fondamentale per garantire la massima durata della cinghia.
Per garantire la massima durata del tuo Gates PowerLink™, segui queste indicazioni:
Corretta gestione della frizione (messa a punto del sistema):
- Il variatore e la frizione devono essere regolati in base all'uso del veicolo.
- Regolazione importante della frizione: Nella maggior parte dei casi è consigliabile rivolgersi a un professionista, poiché per intervenire sulle frizioni sono necessari attrezzi speciali. Un sistema regolato in modo errato provoca uno slittamento eccessivo della cinghia, generando calore che ne provoca la vetrificazione nel giro di pochi chilometri

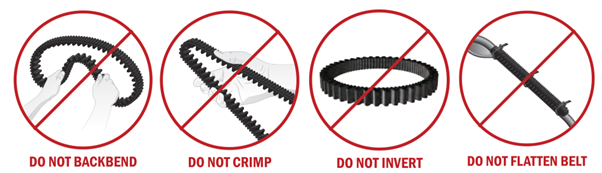

MANIPOLARE CORRETTAMENTE LA CINGHIA

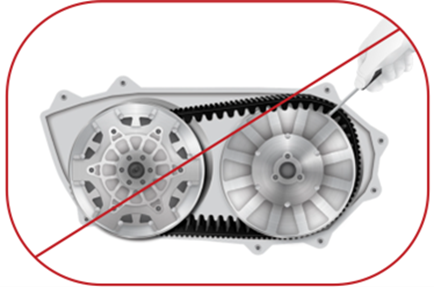

- La struttura interna è delicata. Non piegare MAI la cinghia all'indietro, non crimparla e non fare leva con attrezzi durante l'installazione. Conservare sempre nella sua forma originale.
Corretto rodaggio della cinghia:
- Effettuare un rodaggio di circa 50 km, evitando accelerazioni brusche da fermo per consentire ai fianchi della cinghia di adattarsi perfettamente alle pulegge.
Modalità di guasto della cinghia CVT: Diagnosi e soluzioni
Individuare la causa principale del guasto della vecchia cinghia è il modo migliore per proteggere la nuova installazione:
Possibili cause

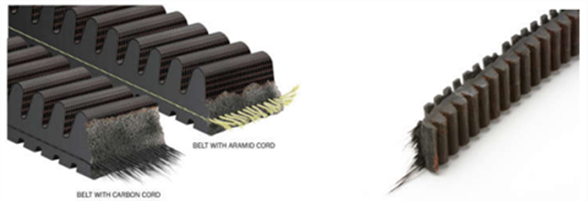

Carichi d'urto causati da partenze brusche
Danni causati durante l'installazione (forzatura o piegatura all'indietro)
Raccomandazione:
Utilizzare esclusivamente strumenti di espansione a puleggia e verificare che il numero di giri al minuto (RPM) sia corretto e che la trasmissione funzioni senza intoppi.

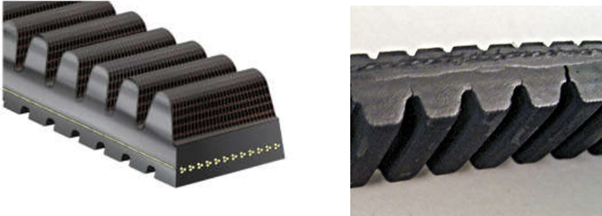

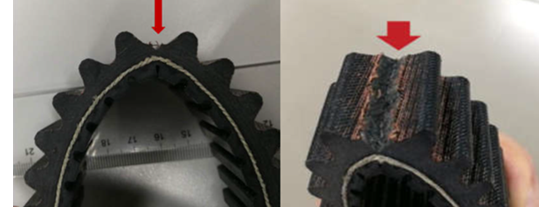

Formazione di crepe dovuta alla fatica da flessione (cinghia usurata)
Sostituire immediatamente la cinghia ed eseguire la corretta procedura di rodaggio. Non capovolgere MAI la cinghia CVT né crimparla durante la manipolazione.

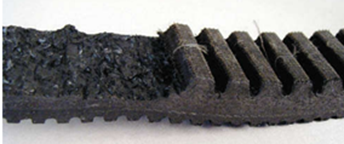

Distacco denti
Sostituire la cinghia ed eseguire un adeguato rodaggio. Controllare i componenti di azionamento per assicurarsi che il percorso della cinghia sia libero.

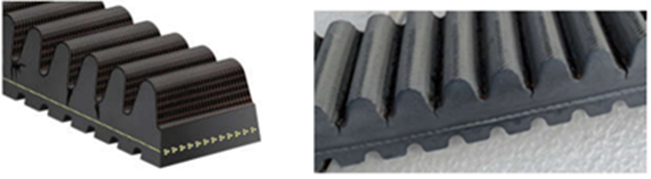

Sfilacciamento del bordo
Il disallineamento della frizione o angoli errati tra la cinghia e la puleggia impediscono alla cinghia di scorrere correttamente sulle pareti laterali, causando un attrito eccessivo.
Controllare che le pulegge primaria e secondaria non presentino difetti e assicurarsi che siano correttamente allineate prima di installare la nuova cinghia.
Effetto clessidra / Bruciature da rotazione
La cinghia era ferma mentre la frizione di azionamento girava a pieno regime (veicolo bloccato o acceleratore aperto durante la frenata).
Verificare che la distanza tra la cinghia e la puleggia sia corretta e assicurarsi che la frizione secondaria rimanga ferma al minimo.
Vetrosità (aspetto fuso/lucido)
Calore intenso causato da uno slittamento eccessivo dovuto a pulegge sporche (olio, sporcizia), rulli usurati o molle di contrasto indebolite.
Pulire sempre le pulegge con un detergente che non lasci residui e controllare l'eventuale usura dei rulli e delle boccole.
Sostituzione Preventiva E Soluzione Professionale
Gates consiglia un intervallo di sostituzione preventiva compreso tra 18.000 km e 30.000 km, sempre in base all'applicazione e al programma di manutenzione OE.
Ispezione e manutenzione del sistema di frizione
L'installazione di una nuova cinghia è solo una parte del lavoro. Per garantire l'affidabilità, è obbligatorio effettuare i seguenti controlli:
- Ispezione e allineamento: Controllare che le unità primaria (variatore) e secondaria (frizione) non presentino difetti e assicurarsi che siano correttamente allineate. Preparare le pulegge pulendole accuratamente.
- Pulizia dei componenti: Verificare che le pulegge siano prive di contaminazioni quali grasso o residui di vecchie cinghie.
- Usura delle parti mobili: Controllare i rulli del variatore, le rampe, le molle di contrasto e le boccole. Sostituisci qualsiasi componente che non consenta un movimento fluido.
- Consapevolezza operativa: Informare il proprietario sui rischi legati all'uso eccessivo dell'acceleratore a fondo durante le soste prolungate, poiché ciò accelera l'usura termica.
