Gergi T43091 için TT020: Açıklama ve kurulum prosedürü

Gergimiz T43091'i kurmuş olanların (veya kurmayı planlayanların) bildiği gibi: Bu yedek parça, orijinal VAG parçasından biraz farklı bir görünüme sahiptir. Ancak içiniz rahat olsun; gergimiz OE gergi ile tamamen aynı şekilde işlev gösterir ve tüm kalite ve performans gerekliliklerini karşılar. Farklı olan yalnızca tasarımı ve kurulum prosedürüdür. Bu nedenle, ürünlerimizden birinin kurulumunu gerçekleştireceğiniz zaman, her seferinde Teknik İpuçları bölümümüze başvurmanızı önemle tavsiye ederiz. Bu ipuçları Gates Techzone'da dijital bir versiyonda veya PowerGrip^® kitlerine yönelik dijital kurulum talimatlarının yanında bulunabilir.
Teknik İpuçları bölümümüzde açıklanan prosedüre uyulmaması, ciddi mekanik sorunlara neden olabilir.

Bu yazı, tüm resmi görmenizi sağlamak ve karışıklık riskini mutlak minimum düzeye indirmek için Teknik İpucu 020'ye ek niteliğindedir.

Teknik İpucu 020'deki ilk resme baktığınızda ilk fark edeceğiniz şey, VAG OE gergi ile Gates gerginin görsel olarak birbirinden farklı olduğudur. İkinci olarak Gates gergide, tespit pimi denilen bir pim bulunur (yeşil renkte daire içine alınmıştır). Bu tespit pimi sayesinde, triger kayışını çıkarmak veya takmak için gergi kasnağı kilitleme aleti kullanmanız gerekmez. Nasıl çalıştığını merak mı ediyorsunuz? Gergi kasnağı kilitleme aletini (ve bu aletin olmaması durumunu) tartışmak için 2 ve 3 numaralı resimlere geçelim.

İki numaralı resimde görebileceğiniz gibi, bir triger kayışını çıkarmak veya takmak için normal şartlarda bir gergi kasnağı kilitleme aleti yerleştirmeniz gerekir; böylece gergi, kayıştan uzak bir şekilde maksimum ölçüde döndürülebilir. Bu işlev, triger kayışını kolayca takabilmenizi veya çıkarabilmenizi sağlar. Ancak Gates gergi T43091 ile çalışırken, bir gergi kasnağı kilitleme aletine ihtiyacınız olmaz (bkz. resim 3). Bunun nedeni, daha önce de açıkladığımız gibi, Gates gerginin gergiyi halihazırda maksimum konumda tutan bir tespit pimi ile donatılmış olmasıdır.

Resim 4, iki kurulum ön koşulunun önemine ilişkin bir uyarı niteliğindedir: Bunların ilki tespit piminin konumu, ikincisi ise tespit piminin dışa doğru çok fazla çıkıntı yapmamasıdır:

1. Gates gergiyi kurmadan önce, gerginin dikey olarak konumlandırılmış olduğundan emin olmanız gerekir. Aksi takdirde, iç triger kayışı kapağına çarpar.

2. Tespit piminin dışa doğru üç milimetreden fazla çıkıntı yapmadığından da emin olmanız gerekir. Aksi takdirde, iç triger kayışı kapağına çarparak kayışın yanlış hizalanmasına yol açar.

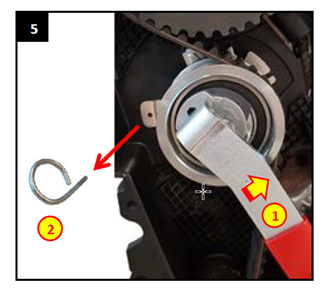

Sonraki adım: Tespit piminin çıkarılması. Triger kayışını taktıktan sonra, gerdirme aletini kullanarak, gergi ayarlayıcıyı saat yönünün tersine doğru hareket ettirerek pimi kolayca çıkarabilirsiniz (aşağıdaki resimde gösterilen sarı oka bakın). NOT: Tespit pimini çıkarırken, gerdirme aletini kullanarak ayarlayıcıyı her zaman yerinde tutun!

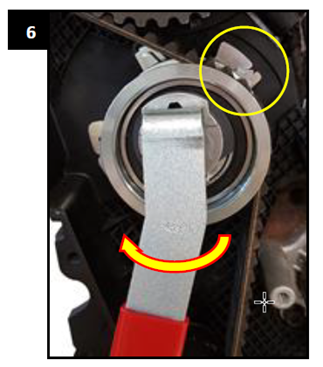

Kayışın doğru şekilde gerdirildiğinden emin olmak için gösterge, pencerenin ortasına gelene kadar gergi ayarlayıcıyı saat yönünde döndürün.

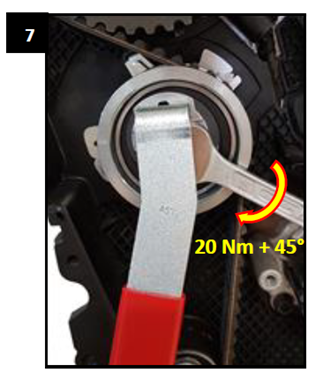

Kayışı yukarıdaki resimde gösterilen konumda tutmak için 20 Nm + 45°'ye ayarlanmış bir tork anahtarı kullanarak gergi somununu sıkın.

İşte bu kadar, her şey hazır!
