Il Motore PSA 1.5L HDi DV5 è ampiamente utilizzato su veicoli Peugeot, Citroën, DS, Opel, Ford e Toyota in Europa. Progettato per soddisfare Standard di emissione Euro 6, offre un'eccellente efficienza nei consumi e ridotte emissioni. Tuttavia, nonostante il design moderno, il motore DV5 ha mostrato Problemi ricorrenti della catena di distribuzione, in particolare nelle prime versioni.

Questa guida tecnica spiega:

• Come funziona la distribuzione del DV5
• I problemi più comuni della catena distribuzione DV5
• Come identificare i segnali di allarme precoci
• Migliori pratiche per la manutenzione e la riparazione
• Perché scegliere l'ultimo design della catena  distribuzione è fondamentale per l'affidabilità a lungo termine

Comprendere l'architettura del motore DV5

• Blocco motore: R4 in alluminio con configurazione DOHC
• Iniezione Common Rail con Bosch CP 4.1 ad alta pressione
• 911 Turbo Geometria fissa o variabile a seconda della variante
• Controllo delle emissioni:
  • Valvola EGR: L'EGR abbassa la temperatura di combustione mettendo in ricircolo i gas di scarico, riducendo efficacemente le emissioni di ossido di azoto.
  • DPF (filtro per particelle diesel): Il DPF filtra le particelle di fuliggine e si rigenera periodicamente per mantenere basse emissioni di particelle.
  • SCR (Sistema di riduzione catalitica selettiva):
• Sistema della distribuzione: Combinazione di catena tra cinghia e albero a camme

  Linee guida per la manutenzione del motore DV5



• Cambio olio: ogni 30.000 km o una volta all'anno.

*Verifica e applica sempre le raccomandazioni OE

• Catena di distribuzione: Ispezione a 100.000 km o a rumori di avviamento a freddo
• Sistema di trasmissione a cinghia sincrona Intervallo di cambio 180000km/120 mesi

Funzione della catena di distribuzione in un motore.

In questo motore, la sincronizzazione tra albero a camme di aspirazione e scarico è essenziale per garantire la corretta apertura e chiusura delle valvole di aspirazione e di scarico.

La precisione di questi intervalli di temporizzazione garantisce il corretto riempimento della camera di combustione con aria fresca.

Per saperne di più sulla corretta manutenzione della catena, leggi l'articolo che abbiamo sul nostro sito web:

https://www.gatestechzone.com/en/news/2025-06-chain-maintenance

Problemi comuni nella catena di distribuzione DV5

In questo motore possono verificarsi alcuni problemi ben noti nella catena di distribuzione in un periodo precoce inferiore a 100.000 km. TPer identificare se il sistema della catena di distribuzione presenta problemi, cercare i seguenti segnali:

• Suoni insoliti provenienti dal motore, come rumori o ronzii.
• Difficoltà ad avviare il motore o il motore che non si avvia affatto.
• Riduzione delle prestazioni del motore e aumento del consumo di carburante.
• La spia di controllo motore è accesa sul cruscotto (Codice DTC P0017 o altri memorizzati nella ECU)

Aggiornamento del sistema di catena distribuzione Gates Europe

Gates ha introdotto un Sistema di catena di distribuzione aggiornato per affrontare queste questioni. La modernizzazione prevede la sostituzione della vecchia catena da 7 mm con una più robusta da 8 mm e l'aggiornamento dei componenti correlati.

Ecco i passaggi per modernizzare il sistema della catena di distribuzione:

1. Identificare il tipo di catena corrente:

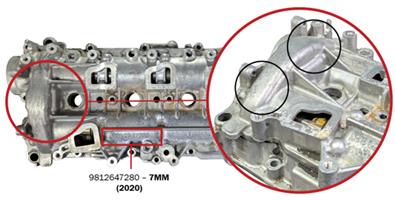

Controlla il codice inciso sull’alloggiamento del cuscinetto albero a camme o controlla la protuberanza della copertura valvola come spieghiamo qui sotto.

Se la copertura valvola non ha i rigonfiamenti indicati qui sotto o ha il riferimento 9812647280 significa che la vecchia versione della catena da 7mm è stata installata e dovresti procedere ad aggiornare i componenti con il kit catena Gates CHK1047M.

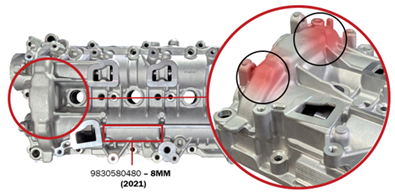

• Se la copertura valvola presenta i rigonfiamenti indicati di seguito o ha il riferimento 9830580480 significa che è installata la nuova versione della catena da 8mm. In questo caso dovresti sostituire solo la catena e il tenditore con il numero di kit CHK1047MA.

2 -Aggiornare la catena di distribuzione

• Nel caso in cui la versione da 7mm sia installata nel motore, dovrebbe essere effettuata una modifica della catena di distribuzione e dei componenti correlati. Nel caso in cui il proprietario del veicolo rifiuti una riparazione duratura, la catena da 7mm è ancora utilizzabile, ma non è consigliata.

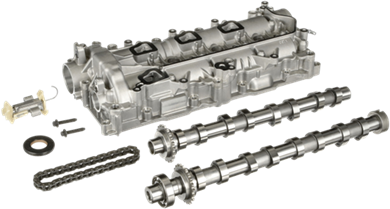

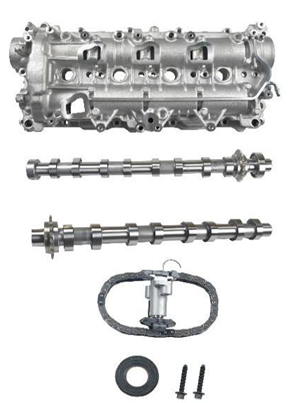

• Il kit aggiornato di Gates contiene non solo la nuova catena di distribuzione e il tenditore da 8mm, ma anche entrambi gli alberi a camme (ingresso e scarico), l'albero a camme, il coperchio dell'albero a camme e il fermo , tutte queste parti vengono assemblate solo per rimuovere la vecchia versione da 7mm e installare quella migliorata!

Durante la sostituzione di questo kit con la versione aggiornata, l'installatore deve controllare visivamente lo stato di questi componenti del motore:

• Bilancieri valvole
• Molle
• Coppe molle valvole
• Altezza delle aste valvole
• Usura delle aste valvole

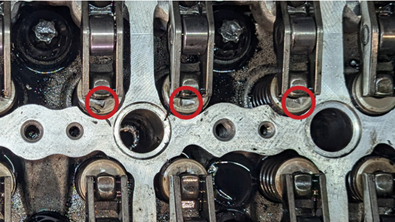

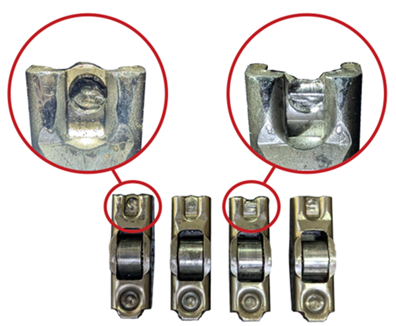

Si consiglia prestare particolare attenzione all'usura dei bilancieri valvole, poiché possono avere un'usura prematura.

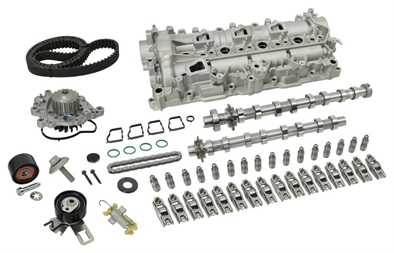

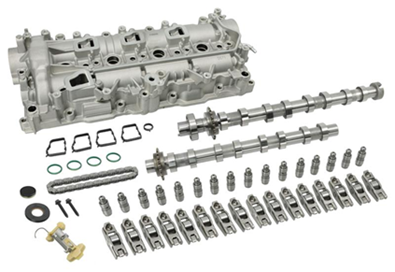

• Nel caso in cui riscontri usura suibilancieri valvole, puoi usare il nostro kit di aggiornamento della catena distributrice CHK1047MB che si abbina a quei componenti.

• Se non ci sono guasti visivi, puoi continuare a sostituire il kit aggiornato

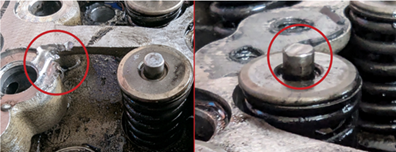

• Se si riscontra un danno visivo (valvole storte, ecc.) si consiglia di controllare la tenuta delle valvole per determinare se abbiano subito danni e riparare di conseguenza.
• Se mancano pezzi o particelle del tenditore o della catena e non possono essere trovati nel motore a combustione interna, proseguire la riparazione, le particelle saranno trattenute nell’alloggiamento dal filtro della pompa dell'olio o nel vaso dell'olio.

Dopo aver effettuato controlli visivi e eventuali riparazioni aggiuntive, rimontare il motore, assicurandosi che tutti i componenti siano correttamente installati e serrati secondo le specifiche del produttore.

Importanza di rispettare la procedura di installazione per un nuovo kit per la cinghia di distribuzione

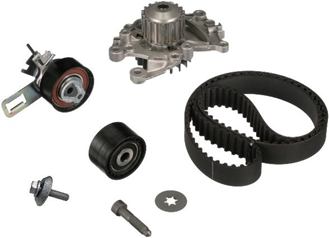

Per l'aggiornamento del kit catena distribuzione, è necessario smontare la cinghia di distribuzione, quindi la sostituzione è più che raccomandata, ed è per questo che Gates ha sviluppato un kit con tutte queste parti necessarie.

In questa sezione non spiegheremo l'intero processo, ma mostreremo i passaggi più importanti di questa sostituzione del kit.

Punti di ispezione durante l'aggiornamento della catena di distribuzione

Il primo punto è piuttosto semplice: ispeziona il sistema per sporcizia, detriti o perdite d'olio e correggile nel caso in cui ce ne siano presenti uno o più, poi, se tutto è corretto, possiamo continuare.

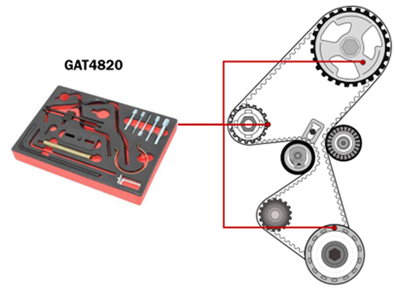

Tieni presente che nei motori EU6 più recenti come questo DV5 le pompe di iniezione hanno sempre un tempismo molto preciso; dopo aver rimosso i componenti necessari, dobbiamo assicurarci che tutti i componenti del sistema siano sincronizzati correttamente utilizzando gli strumenti di bloccaggio giusti.

Una volta che il motore è correttamente sincronizzato, puoi procedere a sostituire i componenti del kit della cinghia di distribuzione.

HUno dei passaggi più importanti durante l'installazione del kit è il processo di tenditore descritto come segue:

• Questo tenditore ha un perno di ritegno che deve essere rilasciato solo quando viene installata la cinghia di distribuzione
• Dopo puoi rimuovere gli strumenti di bloccaggio e applicare tensione ruotando la piastra di regolazione (A) del tenditore in senso antiorario banelli dell'indice del rullo tenditore dinamico nella zona di sovratensione (O).

• Dopodiché, senza stringere il dado, rilascia lentamente l'indice del rullo tenditore dinamico nella zona di tensione nominale (N) ruotando in senso orario il regolatore (A) e stringendo leggermente il dado.

• Ruota l'albero a gomiti 6 volte finché non potranno essere riinstallati gli attrezzi di blocco.
• Allenta il dado del tenditore e ripeti la procedura di tensionamento.

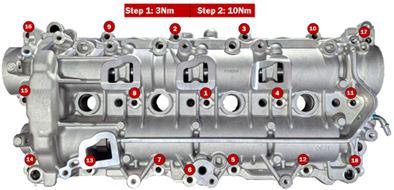

• Rimonta tutte le parti smontate e rispetta tutte le impostazioni di coppia!https://www.gatestechzone.com/en/news/2024-05_coppia

 Sistema di raffreddamento DV5: Spurgo circuito raffreddamento e manutenzione

Il motore HDI 1.5 è dotato di un sistema di raffreddamento a doppio circuito che garantisce una regolazione termica efficace e previene il surriscaldamento del motore. Questo "sistema di raffreddamento doppio DV5R" è un progetto specifico in cui il raffreddatore EGR e il blocco motore principale hanno circuiti di refrigerante separati ma interconnessi.

Il sistema di raffreddamento principale del motore fa circolare il refrigerante dal blocco motore al radiatore per assorbire il calore.

L'aspetto "doppio" si riferisce a un collegamento separato del refrigerante alla valvola EGR. Questo circuito specifico per valvole EGR utilizza il refrigerante del motore per gestire le alte temperature dei gas di scarico nel sistema EGR, raffreddando i gas per ridurre le emissioni. Questo circuito separato garantisce che le alte esigenze di temperatura del raffreddatore EGR non sovraccarichino il sistema di raffreddamento principale del motore.

Poiché la pompa acqua verrà sostituita contemporaneamente al kit SBDS, dobbiamo garantire la corretta manutenzione del sistema di raffreddamento per garantire il funzionamento perfetto.

• Innanzitutto, è molto importante estrarre tutto il vecchio refrigerante per evitare il mix di refrigerante e lavare il sistema per rimuovere particelle, detriti o corrosione. Puoi leggere il nostro articolo per saperne di più sull'importanza di questa procedura. https://www.gatestechzone.com/en/news/2021-09-flushing-cooling-system

• Utilizzo dello strumento a vuoto per circuiti di refrigerante, creare un vuoto di -0,9 bar e attendere almeno 1 minuto, poi assicurarsi che il valore rimanga costante.

• Riempi il sistema di raffreddamento con refrigerante con la specifica corretta e aspetta che la pressione raggiunga 0 bar.

• Usa uno strumento diagnostico per selezionare "Spurgo del circuito di raffreddamento del motore."

• Avvia il motore e lo fai girare a oltre 2300 giri/min per 10 secondi.

• Fai girare il motore a 2500 giri/min per circa 20 minuti finché la ventola di raffreddamento non si accende e spegne due volte.

• Scollega lo strumento diagnostico e spegni il motore.

• Controlla eventuali perdite di refrigerante e aspetta che il motore si raffreddi.

• Una volta che il motore è raffreddato, controlla il livello del refrigerante e riempi se necessario.

Conclusione: Protezione funzionalità del motore DV5

Il Motore PSA 1.5L HDi DV5 è un gruppo motopropulsore Euro 6 altamente efficiente, ma il suo primo design della catena distributrice richiede un'attenta attenzione. Passare dalla catena originale da 7mm al Sistema di catena di distribuzione Gates 8mm è una soluzione comprovata per prevenire usura prematura, danni al motore e costosi tempi di inattività.

Combinando:

• L’utilizzo della corretta catena di distribuzione
• Procedure di installazione rigorose
• Sostituzione corretta della cinghia di distribuzione
• Manutenzione accurata del sistema di raffreddamento

Officine e proprietari di veicoli possono garantire affidabilità e prestazioni a lungo termine del motore DV5.

Domande frequenti (FAQ)

Qual è il problema più comune del motore DV5?

Usura prematura della catena di distribuzione originale da 7 mm, che spesso causa rumore di avviamento a freddo e guasti di distribuzione.

A quale chilometraggio bisogna controllare la catena di distribuzione del DV5?

Da 100.000 km o immediatamente se si verificano rumori anomali.

La catena di distribuzione del DV5 può essere riparata senza aggiornamenti?

Sì, ma è fortemente consigliato di aggiornare alla catena distributrice da 8mm per l'affidabilità a lungo termine.

Perché la cinghia di distribuzione deve essere sostituita durante l'aggiornamento?

Perché deve essere rimosso per accedere al sistema della catena distribuzione, e il suo riutilizzo aumenta il rischio di guasto.
