TT020 over spanrol T43091: verduidelijking en installatieprocedure

Wie onze spanrol T43091 al heeft geïnstalleerd (of dat van plan is), is het waarschijnlijk al opgevallen: dit onderdeel voor de aftermarket ziet er iets anders uit dan het originele VAG-onderdeel. Maar wees gerust, want onze spanrol functioneert op precies dezelfde manier als de OE-spanrol en voldoet aan alle prestatie- en kwaliteitsvereisten. Hij heeft gewoon een eigen ontwerp en installatieprocedure. Daarom raden wij u ten zeerste aan om onze Tech Tips te raadplegen wanneer u een van onze producten installeert. Deze tips vindt u digitaal op de website Gates Techzone of samen met de digitale instructies voor de plaatsing van PowerGrip^®-kits. Als de beschreven procedure in onze Tech Tips niet wordt gevolgd, kan dit leiden tot ernstige mechanische problemen.

Dit artikel is bedoeld als aanvulling op Tech Tip 020, om u een compleet beeld te geven en het risico op verwarring tot een absoluut minimum te beperken.

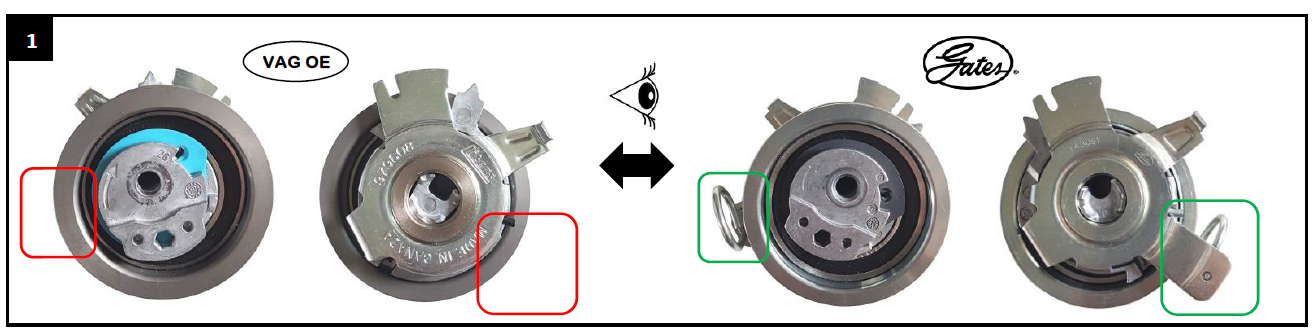

Wanneer u de eerste foto in onze Tech Tip 020 bekijkt, ziet u onmiddellijk een visueel verschil tussen de OE-spanrol van VAG en de Gates-spanrol. De tweede is voorzien van een zogenaamde borgpen (groen omcirkeld). Dankzij deze borgpen hoeft u geen vergrendeling voor de spanrol te plaatsen om de distributieriem te verwijderen of te installeren. Benieuwd hoe dit werkt? Laten we verder gaan met foto's 2 en 3 om (het gebrek aan) vergrendeling van de spanrol te bespreken.

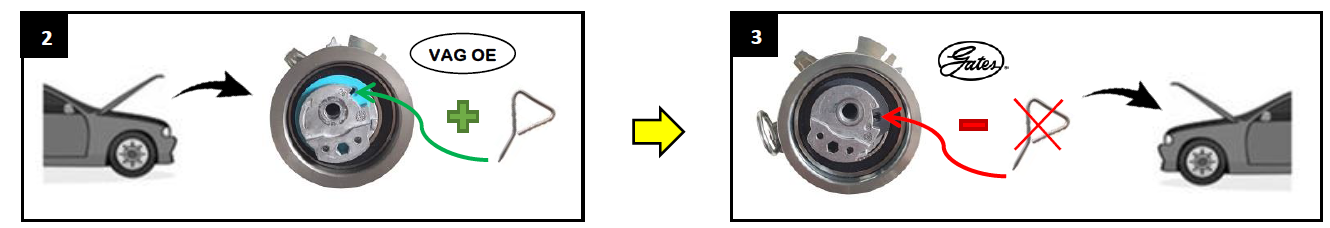

Zoals u kunt zien in foto twee, moet u om een distributieriem te verwijderen of te installeren normaal gesproken een vergrendeling plaatsen, zodat de spanrol maximaal, weg van de riem, kan worden gedraaid. Zo kunt u de distributieriem eenvoudig installeren of verwijderen. Wanneer u met de spanrol T43091 van Gates werkt, hebt u echter geen vergrendeling voor de spanrol nodig (zie foto 3). De Gates-spanrol is immers, zoals we eerder hebben uitgelegd, uitgerust met een borgpen die de Gates-spanrol al op zijn maximale positie houdt.

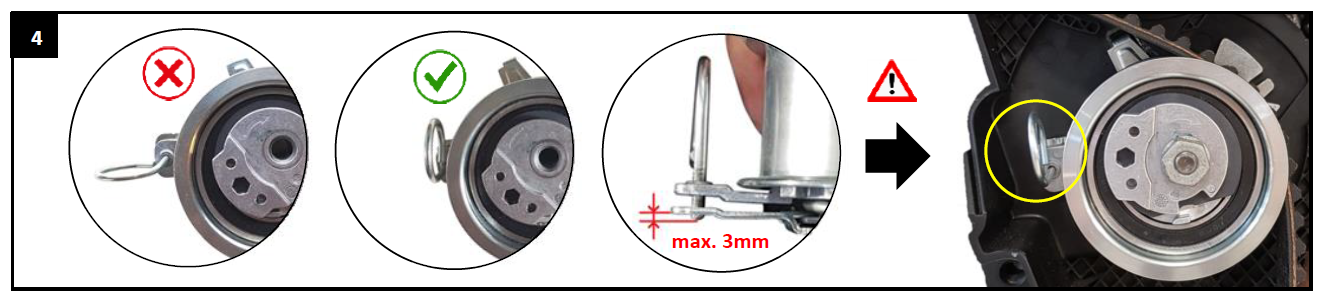

Foto 4 wijst op het belang van twee vereisten vóór installatie: ten eerste, de positie van de borgpen, en ten tweede, het feit dat de borgpen niet te veel mag uitsteken:

1. Voordat u de Gates-spanrol installeert, moet u controleren of deze verticaal geplaatst is, anders raakt hij de binnenste afdekkap van de distributieriem.

2. Controleer ook of de borgpen niet meer dan drie millimeter uitsteekt. Anders raakt deze de binnenste afdekkap van de distributieriem, waardoor de riem niet goed uitgelijnd is.

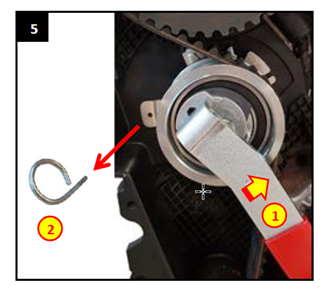

Vervolgens: het verwijderen van de borgpen. Nadat u de distributieriem hebt geïnstalleerd, kunt u de pen eenvoudig verwijderen door de spanrolafsteller linksom (tegen de wijzers van de klok in / in tegenwijzerzin) te verdraaien met behulp van het spangereedschap (zie de gele pijl of de afbeelding hieronder). OPMERKING: terwijl u de borgpen verwijdert, houdt u de spanrol(afsteller) op zijn plaats met behulp van het spangereedschap!

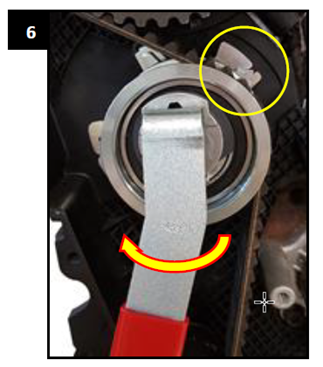

Om ervoor te zorgen dat de riem goed gespannen is, draait u de spanrolafsteller  rechtsom (met de wijzer van de klok mee / in wijzerzin) tot de naald zich in het midden van het venster bevindt.

Om de riem en spanner in positie te houden zoals in de afbeelding hierboven, draait u de moer aan met een momentsleutel die is ingesteld op 20 Nm + 45°.

Dat is het, u bent helemaal klaar!
