De natte distributieriem technologie, ook bekend als Belt-In-Oil (BIO)-systemen, heeft het moderne motorontwerp ingrijpend veranderd door wrijving te verminderen en de thermische efficiëntie te verbeteren. Deze systemen vereisen echter een uiterst strikt onderhoudsprotocol om catastrofale motorstoringen te voorkomen. In dit artikel gaan we in op de onderliggende oorzaken van slijtage aan de riem, hoe je een goede diagnose kunt stellen op basis van de motorarchitectuur en wat je moet doen voor een professionele betrouwbare reparatie.
1. Veelvoorkomende slijtage oorzaken van natte distributieriemen
De integriteit van een natte distributieriem hangt in belangrijke mate af van de chemische stabiliteit van het smeermiddel. Belt-In-Oil (BIO)-systemen zijn gevoelig voor een multifactorieel degradatieproces dat aanzienlijk kan variëren naargelang het gebruik van het voertuig:
-
Brandstofverontreiniging:
De grootste vijand is olieverdunning veroorzaakt door onverbrande benzine, die het HNBR-rubbermengsel van de riem chemisch aantast.
-
Onjuist gebruik van olie:
Gebruik alleen smeermiddelen die strikt voldoen aan de door de OE aanbevolen normen. Niet-conforme oliën bevatten niet de specifieke additieven die nodig zijn om het rubber in riem in olie systemen te beschermen.
-
Het niet naleven van onderhoudsintervallen:
Het is van cruciaal belang dat de door de OE aanbevolen onderhoudsintervallen worden aangehouden; na verloop van tijd verliest de olie zijn beschermende eigenschappen en wordt deze agressief voor het rubber.
-
Stadsverkeer en korte ritten:
Frequente stop-startcycli of het niet bereiken van de optimale bedrijfstemperatuur leiden tot een hogere verdunning van brandstof en olie, waardoor de natte distributieriem direct wordt aangetast.
-
Onderbroken BPF-regeneraties:
Bij motoren die zijn uitgerust met een benzinepartikelfilter (BPF) kunnen injecties na de verbranding voor regeneratie in het carter terechtkomen, vooral als het proces herhaaldelijk wordt onderbroken, waardoor de olie sneller wordt aangetast.
2. Hoe slijtage aan een natte distributieriem te diagnosticeren
Een regelmatige controle tijdens elke oliebeurt is essentieel voor elk nat distributiesysteem. Het diagnose proces moet altijd beginnen met het uitlezen van de ECU-foutcodes om afwijkingen in de oliedruk of storingen in het Variable Valve Timing (VVT)-systeem op te sporen.
Kritische diagnostische verschillen
-
Stellantis PureTech-motoren:

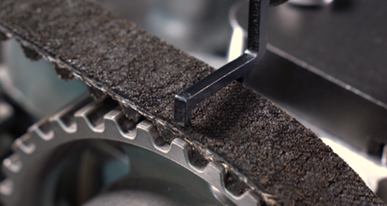

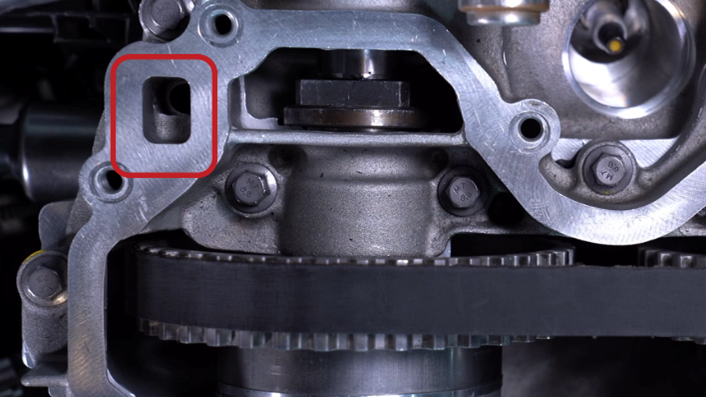

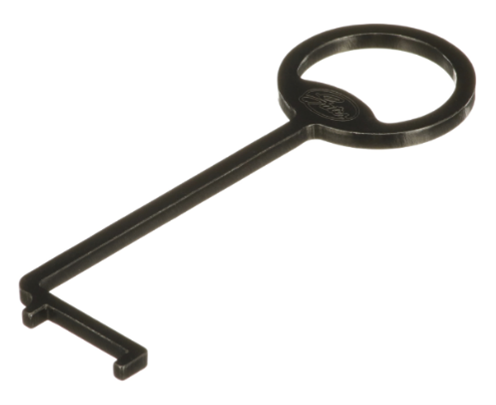

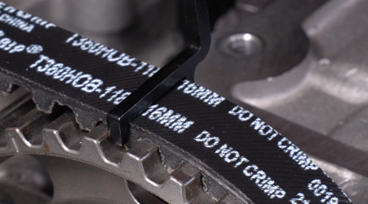

Visuele inspectie uitvoeren De riem moet worden gecontroleerd met behulp van het specifieke breedtemetings caliber (GAT5249) via de vulopening terwijl de motor warm is.
De riem kan in gebruik blijven als:
- Het meetinstrument correct past over de riem.
- Er zijn geen zichtbare scheuren zijn.
- Er zijn geen ECU-foutcodes zijn die wijzen op problemen met de oliedruk.
- Het systeem moet worden vervangen en gereinigd als:
- Het meetinstrument past niet (wat erop wijst dat de riem opgezwollen is).
- Er zijn ECU-foutcodes die verband houden met lage oliedruk.
-
Ford EcoBoost-motoren:
Deze methode is niet geschikt voor Ford-motoren, omdat de riem van buitenaf niet zichtbaar is. Bovendien maakt het EcoBoost-systeem gebruik van maximaal drie verschillende riemen met verschillende breedtes, waardoor het gebruik van een standaard controlemeter niet mogelijk is. Preventie bij Ford is volledig afhankelijk van het naleven van onderhoudsintervallen en het controleren van de oliedruk.
3. Verplichte reparaties aan het Belt-in-Oil-systeem
Als de systeemcontrole NIET CONFORM is, moeten de volgende kritieke onderdelen worden geïnspecteerd, gereinigd en/of vervangen:
-
H3L-oliepompfilter:
Dit is het belangrijkste obstakel. Controleer of het gedeeltelijk of volledig geblokkeerd is. Reinig of vervang indien nodig.
-
Vacuümpompfilter:
Controleer het oliefilter van de pomp. Als deze verstopt is, moet de volledige vacuümpomp worden vervangen.
-
Motorslijtage:

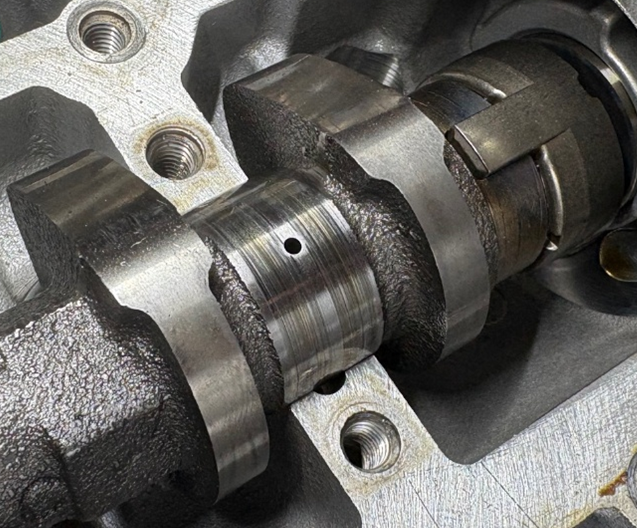

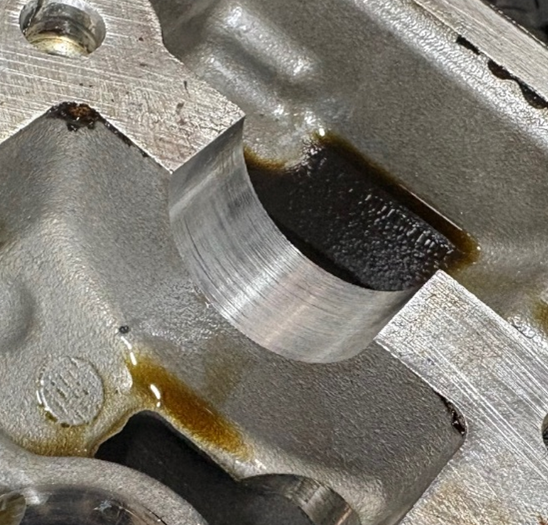

Controleer volgens de OE-beschrijving en -procedure de staat van de nokkenaslagers. Als ze niet voldoen aan de door de O.E.-fabrikanten voorgeschreven toleranties, moet de motor worden vervangen.
-
Variabele kleptiming (VVT)
Verwijder beide solenoïden en inspecteer hun filters. Als ze verstopt zijn, reinig ze dan met geschikte producten (gebruik geen perslucht). Bij een EcoBoost-motor moet de VVT-nokkenasversteller worden vervangen, omdat de VVT-solenoïde geen filter heeft, waardoor riemdeeltjes de nokkenasversteller intern zullen blokkeren.
-
Oliepomp magneetklep:
Demonteer en reinig.
-

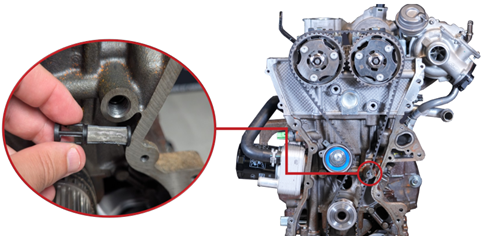

Reiniging van de olieleiding van de turbocompressor
- PureTech: Demonteer en reinig de holle banjo-bout van de olietoevoerleiding van de turbocompressor en reinig de leidingen grondig.
- EcoBoost: In het motorblok achter de natte riem bevindt zich een inbusschroef die moet worden verwijderd om toegang te krijgen tot een klein filter dat de oliestroom door de leidingen voor de smering kan blokkeren.
-
ECU-software-update (PureTech):
Zoals aangegeven in de technische bulletins van PSA, is het verplicht om een software-download/update van de motorregeleenheid uit te voeren. Deze update optimaliseert de bewaking van de oliedruk en past de injectiestrategie aan om toekomstige olieverdunning te verminderen.
Let op: Als je alleen de distributieriem vervangt zonder het verstopte circuit voor de smering schoon te maken, krijg je weer last van storingen en ernstige motorschade.
Hoe toekomstige defecten aan natte distributieriemen te voorkomen
Een professionele reparatie gaat niet alleen over het vervangen van onderdelen; het gaat om het waarborgen van betrouwbaarheid op lange termijn en het beschermen van de werkplaats tegen dure garanties. Om voortijdige defecten aan de riem en het systeem na de installatie te voorkomen, dient u de volgende essentiële richtlijnen te volgen:
-
Werkplaatsbeveiliging door complete Gates kits:
Door de Gates Super Kit te installeren, zorgt u ervoor dat alle cruciale onderdelen, waaronder de versterkte riem, spanners, afdichtingen en eenmalig te gebruiken bouten, worden vervangen door onderdelen van OE-kwaliteit. Dit garandeert dat het volledige timing-systeem een nieuwe levensduur begint met gesynchroniseerde spanning en materiaalcompatibiliteit.
-
Verplicht OE-goedgekeurd oliebeheer:
De meest effectieve manier om vroegtijdige slijtage te voorkomen, is door je strikt te houden aan de OE-oliespecificaties en onderhoudsintervallen. Adviseer de klant dat het gebruik van de juiste olie absoluut noodzakelijk is voor Belt-In-Oil (BIO)-systemen.
-
Rijgedrag om brandstofverdunning te voorkomen:
Informeer de voertuigeigenaar over de risico's van frequente korte ritten en onderbroken regeneraties. Het aanbevelen van een frequentere olieverversingsschema voor voertuigen die in de stad rijden, kan de levensduur van het systeem aanzienlijk verlengen.
Door een strikt reinigingsprotocol te combineren met de uitgebreide bescherming van de Super Kit, levert u een hoogwaardige service die de prestaties van de motor waarborgt en zorgt voor langdurige tevredenheid bij uw klanten.
Voor meer technische details over onze gespecialiseerde oplossingen kunt u de onderstaande links raadplegen:
CONCLUSIE
Belt‑in‑Oil (BIO) distributiesystemen bieden aanzienlijke prestatie- en efficiëntievoordelen, maar alleen als hun unieke onderhoudsvereisten volledig worden nageleefd. Brandstofverdunning, onjuiste oliespecificaties en verwaarloosde onderhoudsintervallen zijn de belangrijkste oorzaken van snelle degradatie. Door strenge diagnoses toe te passen, OE-goedgekeurde procedures te volgen en het systeem voor smering grondig te reinigen wanneer slijtage aan de riem wordt geconstateerd, kunnen werkplaatsen zorgen voor langdurige betrouwbaarheid en motoren beschermen tegen ernstige schade.
Met de juiste gereedschappen, de juiste olie en een complete reparatieaanpak kunnen technici BIO-systemen weer optimaal laten presteren en klanten vertrouwen, veiligheid en duurzaamheid bieden voor vele duizenden kilometers.
VEELGESTELDE VRAGEN
1. Wat is een Belt-in-Oil (BIO) distributiesysteem?
Een BIO-timingsysteem maakt gebruik van een rubberen riem in de motorolie om wrijving te verminderen en de efficiëntie te verbeteren. Omdat de riem in olie loopt, zijn een juiste smering en onderhoudsintervallen van cruciaal belang om slijtage te voorkomen.
2. Wat veroorzaakt defecten aan natte distributieriemen?
Fouten worden voornamelijk veroorzaakt door brandstofverdunning, onjuiste oliespecificaties, verlengde onderhoudsintervallen en frequente korte ritten waardoor de olie niet de optimale bedrijfstemperatuur bereikt.
3. Hoe controleer je de riem van een PureTech-motor?
PureTech-motoren kunnen worden geïnspecteerd met behulp van het meetinstrument GAT5249 via de vulopening. Als het gereedschap niet past of er foutcodes voor de oliedruk aanwezig zijn, moet het systeem volledig worden gereinigd en vervangen.
4. Waarom kunnen EcoBoost-riemen niet op dezelfde manier worden geïnspecteerd?
EcoBoost-ontwerpen maken gebruik van verschillende breedtes van riemen en bieden geen externe toegang, waardoor metingen onmogelijk zijn. De diagnose is gebaseerd op onderhoudsintervallen, oliedrukbewaking en interne inspectie tijdens reparaties.
5. Wat moet worden gereinigd of vervangen als een BIO-riem defect raakt?
Belangrijke onderdelen zijn onder meer de oliepompzeef, VVT-solenoïden of fasers, turbo-olietoevoerleidingen, PCV-systeem en vacuümpompfilter. PureTech-motoren vereisen ook een ECU-software-update.
