W konkurencyjnym sektorze pojazdów użytkowych każda kropla paliwa ma znaczenie. Presja na spełnianie coraz bardziej rygorystycznych przepisów dotyczących emisji (takich jak Euro 6) oraz konieczność optymalizacji całkowitych kosztów posiadania (TCO) napędzają wprowadzenie innowacji w każdym elemencie silnika.
Jednym z najważniejszych postępów w zarządzaniu cieplnym jest ewolucja pomp wodnych: od pomp ze sprzęgłem elektromagnetycznym (2-biegowych) do nowoczesnych pomp o zmiennej wydajności. Technologia ta stanowi ogromny krok naprzód w porównaniu z tradycyjnymi pompami mechanicznymi, oferując inteligentne sterowanie, które przekłada się bezpośrednio na oszczędności i wydajność.
Główna korzyść: Redukcja zużycia paliwa
Podstawową zaletą pompy sterowanej (niezależnie od tego, czy jest to pompa sprzęgłowa, czy pompa o zmiennej wydajności) jest jej zdolność do redukcji strat pasożytniczych.
Tradycyjne pompy mechaniczne zawsze obracają się zgodnie z prędkością obrotową silnika, pompując chłodziwo z maksymalną wydajnością nawet wtedy, gdy silnik jest zimny lub pracuje przy niskim obciążeniu. To marnuje energię. Pompy sterowane natomiast odłączają lub zmniejszają przepływ, gdy nie jest to potrzebne, odciążając silnik od niepotrzebnego obciążenia.
Wraz ze zaostrzeniem przepisów pompy wodne ewoluowały, by działać wydajniej. Dlatego dziś znajdujemy pompy wodne o podobnych zasadach działania, ale nie są one identyczne.

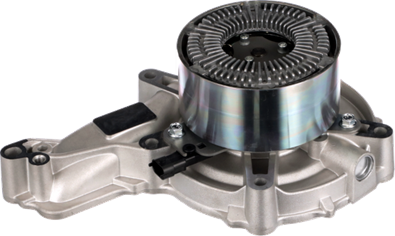

Pompa z sprzęgłem elektromagnetycznym (2-biegowa)
Technologia ta, standardowa w wielu zastosowaniach Euro 5, wykorzystuje elektromagnetyczne sprzęgło, oferując dwa tryby pracy:

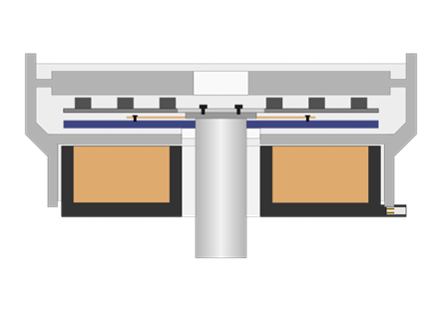

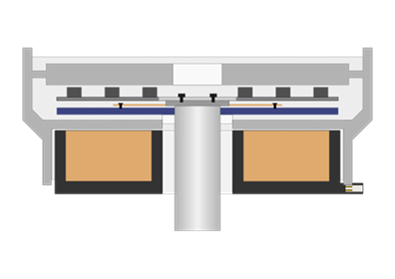

- Tryb niskiej prędkości (Ekonomiczny): Gdy zapotrzebowanie na chłodzenie jest niskie, cewka nie otrzymuje prądu. Pompa obraca się napędzana wyłącznie przez poślizg magnetyczny pomiędzy kołem pasowym i wałem. Generuje to zmniejszony przepływ, wystarczający do utrzymania temperatury bez marnowania energii.

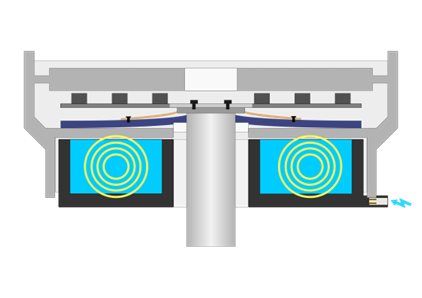

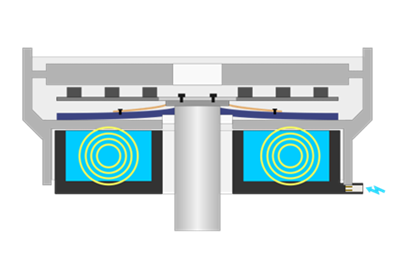

2. Tryb Wysokiej Prędkości (Wydajnościowy): Gdy ECU (elektroniczna jednostka sterująca) wykryje potrzebę maksymalnego chłodzenia, wysyła prąd do elektromagnesu. Blokuje płytę wirnika na kole pasowym, eliminując poślizg i powodując, że pompa obraca się z tą samą prędkością co silnik (przełożenie 1:1).
Logika sterowania: Jak ECU decyduje?
To właśnie tutaj mechanika spotyka się z inteligencją. W przeciwieństwie do starego termostatu, ECU nie patrzy tylko na temperaturę cieczy chłodzącej. Aby zdecydować między trybami "Economy" (ekonomiczny) a "Performance" (wydajnościowy), analizuje wiele zmiennych:
- Obciążenie silnika: Czy wjeżdżamy na wzniesienie, czy jedziemy po płaskim terenie?
- Użycie retardera: W przypadku aktywacji retardera, wytwarzane jest nagłe ciepło; pompa zapobiega temu, aktywując wysokie obroty.
- Temperatury wlotu i oleju.
Informacja na warsztatów: Jeżeli pompa pozostaje zablokowana przy jednej prędkości lub nie zmienia się, problem może nie leżeć w samej pompie, ale w jednym z czujników wysyłających błędne dane do ECU.

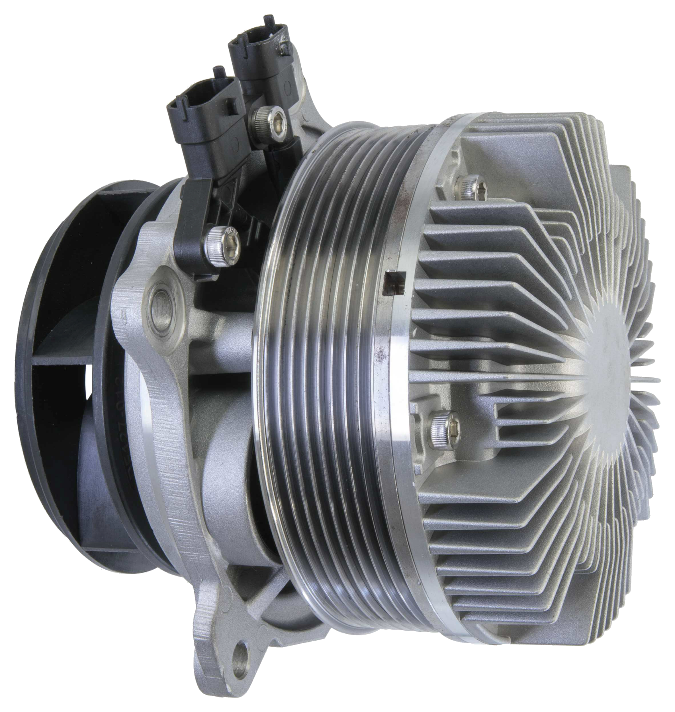

Pompa o całkowicie zmiennym przepływie
Wraz z rozwojem silników w kierunku ekstremalnej sprawności cieplnej, posiadanie tylko „dwóch prędkości” może okazać się niewystarczające. Tutaj wkraczają pompy wodne o zmiennej wydajności.
W przeciwieństwie do elektromagnetycznych, które mają "tryby" (niskie lub wysokie), te pompy kontrolują ilość sprzężenia między kołem pasowym napędzanym paskiem a wałem turbiny, precyzyjnie zmieniając ilość pompowanej cieczy.
Pompa pompa wody jest napędzana lepkim olejem silikonowym, a wirnik obraca się za pomocą koło pasowe. Wirnik osiąga różne prędkości, kontrolując ilość oleju silikonowego w obszarze sprzęgła.
Zasada działania: Sprzęgło kontroluje czas otwierania i zamykania wewnętrznego zaworu, odbierając różne sygnały PWM z ECU. Reguluje to dokładną ilość oleju silikonowego wchodzącego do obszaru sprzęgła, osiągając różne stopnie tarcia lepkiego, a tym samym różne prędkości wyjściowe przy tej samej prędkości wejściowej. Ponadto rzeczywista prędkość pompy jest przesyłana z powrotem do ECU za pomocą czujnika prędkości (pierścienia magnetycznego), co pozwala na perfekcyjną kontrolę w zamkniętej pętli.
Kluczowe zalety względem wersji dwubiegowej:
- Brak poślizgu magnetycznego: W poprzednich pompach sprzęgłowych tryb „niskiej prędkości” działał na zasadzie stałego poślizgu magnetycznego, który wytwarzał ciepło. Pompy o zmiennej wydajności optymalizują ten proces.
- Większe oszczędności: Podczas gdy pompa dwubiegowa zmniejsza pobór mocy o ok. 40%, pompa w pełni regulowana może osiągnąć redukcję o 50%.
- Stabilność termiczna: Pozwala to utrzymać stabilną temperaturę silnika w optymalnym punkcie (np. 90°C) niezależnie od obrotów, unikając typowych dla tradycyjnych systemów szczytowych "przechłodzenia" lub "niedostatecznego schładzania".
Techniczne porady dotyczące obsługi i montażu
Aby zagwarantować żywotność tych zaawansowanych technologicznie pomp, niezwykle ważne jest przestrzeganie prawidłowej procedury w warsztacie. Na podstawie rekomendacji specjalistów z Gates, oto kluczowe punkty:
- Płukanie Układu: Nigdy nie montuj nowej pompy w brudnym układzie. Stary lub zanieczyszczony płyn to główna przyczyna przedwczesnego uszkodzenia mechanicznego uszczelniacza. Zaleca się pełne przepłukanie układu przed montażem.
- Zastosowanie uszczelniaczy: Jeśli pompa jest wyposażona w uformowaną uszczelkę lub O-ring, nie używaj dodatkowej pasty uszczelniającej. Nadmiar pasty lub silikonu może się oderwać, dostać do obwodu i utrudnić przepływ lub uszkodzić uszczelkę dynamiczną.
- Prawidłowe odpowietrzanie: w przypadku pomp o zmiennej wydajności kluczowe jest usunięcie całego powietrza z układu. Wokół mechanicznej uszczelki może powstać tzw. "dry running" czyli „praca na sucho”, co może poparzyć uszczelkę w ciągu kilku minut.
Aby zagłębić się w procedury instalacyjne i diagnostyczne, zalecamy zapoznanie się z oficjalnymi przewodnikami technicznymi:
Wnioski: Konsekwencje dla warsztatów
Pompy wodne, czy to ze sprzęgłem elektromagnetycznym, czy też w pełni zmienne, są wyraźnym przykładem mechatroniki stosowanej w pojazdach użytkowych. Dla technika ważne jest, aby zrozumieć, że nie jest to już prosty element mechaniczny. Jego diagnoza wymaga zmiany sposobu myślenia:
- Nie szukaj tylko wycieków: Sprawdź okablowanie, rezystancję cewek i sygnały PWM.
- Poznaj układ: Wiedza, czy pojazd jest wyposażony w dwubiegową czy zmienną pompę, jest kluczowa dla interpretacji objawów.
- Korzystaj z diagnostyki: Często przyczyną usterki mogą być inne czynniki lub czujniki, a nie tylko podzespoły pompy.
Zrozumienie tej logiki jest kluczowe dla zapewnienia maksymalnej wydajności układu chłodzenia, ochrony silnika i oszczędności paliwa dla klienta.
P1: Czym jest pompa wodna ze sprzęgłem elektromagnetycznym?
Pompa chłodząca silnik z elektromagnetycznym sprzęgłem, które dostosowuje prędkość do zapotrzebowania na chłodzenie, zmniejszając straty energii.
P2: Jak oszczędza paliwo?
Pracując na niższych prędkościach, gdy nie jest potrzebne pełne chłodzenie, zmniejsza się obciążenie silnika, zmniejszając zużycie paliwa.
P3: Jakie są typowe objawy niewydolności?
Przegrzewanie, wycieki cieczy chłodzącej, nietypowe dźwięki oraz kody usterek elektrycznych z ECU.
Q4: Jak warsztaty je testują?
Poprzez sprawdzenie integralności mechanicznej, rezystancji cewek elektrycznych oraz sygnałów aktywacji ECU.
