Przewodnik techniczny: Układy rozrządu z paskiem w oleju (BIO) w silnikach PureTech i EcoBoost

Technologia mokrego paska rozrządu, znana również jako układy z paskiem w oleju (BIO), zrewolucjonizowała nowoczesny design silników, redukując tarcie i poprawiając efektywność termiczną. Jednak te układy wymagają niezwykle rygorystycznego przeglądu technicznego i serwisu, aby zapobiec uszkodzenia silnika. W tym artykule omawiamy podstawowe przyczyny degradacji paska, jak przeprowadzać skuteczną diagnostykę opartą na architekturze silnika oraz obowiązkowe kroki w celu przeprowadzenia profesjonalnej i niezawodnej naprawy.

1. Typowe Przyczyny Degradacji Mokrego Paska Rozrządu

Integralność mokrego paska rozrządu zależy w dużej mierze od stabilności chemicznej środka smarnego. Układy z paskiem w oleju (BIO) są podatne na wieloczynnikowy proces degradacji, który może się znacznie różnić w zależności od użytkowania pojazdu:

• Zanieczyszczenie paliwem:

  Głównym wrogiem jest rozcieńczenie oleju spowodowane niespaloną benzyną, która chemicznie atakuje mieszankę gumową HNBR paska.

• Użycie nieprawidłowego oleju:

  Używaj tylko olejów, które ściśle spełniają zalecane standardy producenta pojazdów OE. Olej niezgodny z normą nie zawiera konkretnych dodatków wymaganych do ochrony gumy w układach z paskiem w oleju.

• Nieprzestrzeganie interwałów serwisowych:

  Przestrzeganie zalecanych interwałów serwisowych producenta jest kluczowe; z czasem olej traci swoje właściwości ochronne i staje się agresywny wobec gumy.

• Jazda po mieście i krótkie trasy:

Częste cykle zatrzymywania i ruszania lub brak osiągnięcia optymalnej temperatury roboczej prowadzą do większego rozcieńczenia paliwa w oleju, bezpośrednio atakując mokry pasek rozrządu.

• Przerwane regeneracje GPF:

W silnikach wyposażonych w filtr cząstek stałych benzyny (GPF), wtryskiwacze dopalające służące regeneracji mogą przeciekać do miski olejowej, szczególnie jeśli proces jest wielokrotnie przerywany, co przyspiesza degradację oleju.

2. Jak zdiagnozować zużycie mokrego paska rozrządu

Regularna kontrola podczas każdej wymiany olejowej jest niezbędna dla każdego mokrego układu rozrządu. Proces diagnostyczny zawsze musi zaczynać się od odczytu kodów błędów ECU, aby wykryć anomalie ciśnienia oleju lub usterki w systemie zmiennego rozrządu zaworów (VVT).

Znaczące różnice diagnostyczne

• Silniki Stellantis PureTech:

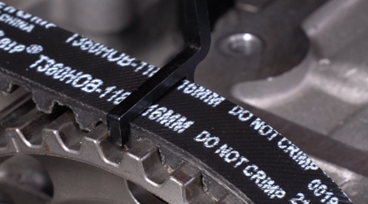

  Kontrola jest możliwa dzięki dostępowi wizualnemu. Pasek musi być sprawdzony za pomocą narzędzia do pomiaru szerokości (GAT5249) przez otwór wlewu oleju, gdy silnik jest ciepły.

• WYNIK ZGODNY: T

Pasek może pozostać w użyciu, jeśli:

• Narzędzie pomiarowe pasuje prawidłowo do paska
• Nie ma widocznych pęknięć
• Brak kodów błędów ECU wskazujących na problemy z ciśnieniem oleju

• WYNIK NIEZGODNY:
• Układ musi być wymieniony i oczyszczony, jeśli:

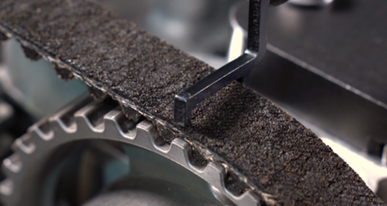

• Narzędzie pomiarowe nie pasuje (co wskazuje, że pasek spuchł/ napęczniał)
• Istnieją kody błędów ECU związane z niskim ciśnieniem oleju

• Silniki Ford EcoBoost:

  Ta metoda jest nie ma zastosowania dla silników Forda, ponieważ nie ma dostępu wizualnego do paska z zewnątrz. Ponadto system EcoBoost wykorzystuje do trzech różnych pasków o różnych szerokościach, co uniemożliwia użycie standardowego wskaźnika kontrolnego. Zapobieganie w Fordzie opiera się wyłącznie na ścisłym przestrzeganiu interwałów serwisowych i monitorowaniu ciśnienia oleju.

3. Obowiązkowe naprawy w układach Paska w Oleju

Jeśli kontrola układu wykazała NIEZGODNOŚĆ, konieczne jest sprawdzenie, czyszczenie i/lub wymiana następujących kluczowych komponentów:

• Filtr wlotowy pompy olejowej H3L:

  To jest główny punkt zatoru. Sprawdź, czy jest częściowo lub całkowicie zablokowany. Wyczyść lub wymień w razie potrzeby.

• Filtr pompy próżniowej:

  Sprawdź filtr oleju pompy. Jeśli jest zablokowany, należy wymienić całą pompę próżniową.

• Zużycie silnika:

  Należy podążać zgodnie z opisem i procedurą producenta OE sprawdź stan łożysk wałka rozrządu. Jeśli nie spełniają zalecanych tolerancji producentów O.E., konieczna będzie wymiana silnika.

• Sterowanie fazami rozrządu Zdemontuj oba siłowniki i sprawdź ich filtry.

  Jeśli są zablokowane, wyczyść je odpowiednimi produktami (nie używaj sprężonego powietrza), w przypadku silnika Eco-Boost konieczna jest wymiana VVT Cam-Phasera, ponieważ siłownik VVT nie ma filtra, więc cząstki paska zablokują wewnętrznie Cam-Phasera.

• Zawór elektromagnetyczny pompy olejowej:

  Rozmontuj i wyczyść.

• Czyszczenie linii olejowej turbosprężarki

• • PureTech: Rozmontuj i wyczyść pustą śrubę banjo rury zasilającej olej turbosprężarki i dokładnie wyczyść przewody.

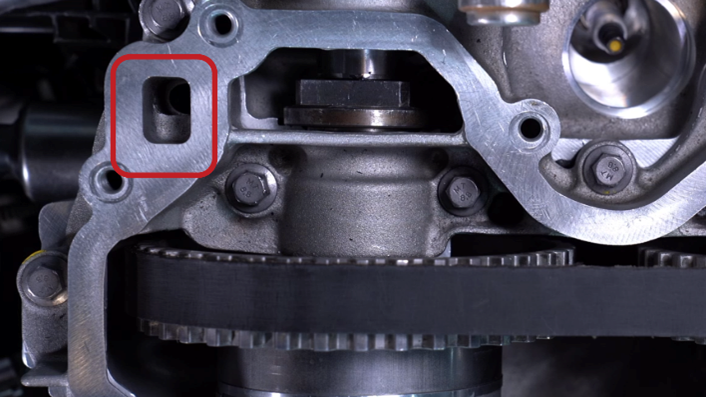

  • EcoBoost: Zlokalizowany w bloku silnika za mokrym paskiem, znajduje się śruba imbusowa, którą należy usunąć, aby uzyskać dostęp do małego filtra, który może blokować przepływ oleju przez linie smarowania.

• Przewód wentylacyjny silnika (PCV):

  Sprawdź obecność gumowych zanieczyszczeń we wskazanym przewodzie (szczególnie dla PureTech).

• Aktualizacja oprogramowania ECU (PureTech):

  Zgodnie z technicznymi biuletynami PSA, obowiązkowe jest przeprowadzenie pobrania/aktualizacji oprogramowania jednostki sterującej silnikiem. Ta aktualizacja optymalizuje monitorowanie ciśnienia oleju i dostosowuje strategię wtrysku, aby zredukować przyszłe rozcieńczenie oleju.

Uwaga: Proste wymienienie paska rozrządu bez oczyszczenia zablokowanego obiegu smarowania spowoduje powtarzające się awarie i poważne uszkodzenia silnika.

Jak zapobiegać przyszłym awariom mokrego paska rozrządu

Profesjonalna naprawa to nie tylko wymiana części; chodzi o zapewnienie długoterminowej niezawodności i ochronę warsztatu przed kosztownymi gwarancjami. Aby zapobiec przedwczesnym awariom paska i układu po instalacji, postępuj zgodnie z tymi istotnymi wytycznymi:

• Ochrona warsztatu poprzez kompletne zestawy Gates:

  Instalując Zestaw Super Gates, masz pewność, że każdy kluczowy komponent—w tym wzmocniony pasek, napinacze, uszczelki i śruby do jednorazowego użytku—zostanie wymieniony na części o jakości OE. Gwarantuje to, że cały system rozrządu rozpoczyna nowy cykl serwisowy z zsynchronizowanym napięciem i kompatybilnością materiałową.

• Obowiązkowe zarządzanie olejem zatwierdzone przez OE:

  Najskuteczniejszym sposobem zapobiegania przyszłemu pogorszeniu jest ściśle przestrzeganie specyfikacji oleju OE i interwałów serwisowych. Poinformuj klienta, że użycie odpowiedniego oleju jest niepodlegające negocjacji dla układów paska w oleju Belt-In-Oil (BIO).

• Nawyki jazdy, których należy unikać, aby zapobiec rozcieńczeniu paliwa:

  Uświadomienie właściciela pojazdu na temat ryzyk związanych z częstymi krótkimi trasami i przerwanymi regeneracjami. Zalecenie częstszego harmonogramu wymiany oleju dla pojazdów jeżdżących w miastach może znacznie zwiększyć żywotność systemu.

Łącząc rygorystyczny protokół czyszczenia z kompleksową ochroną Zestawu Super Kit, zapewniasz wysokiej jakości usługę, która zabezpiecza wydajność silnika i zapewnia długoterminowe zadowolenie klientów.

Aby uzyskać więcej szczegółów technicznych na temat naszych specjalistycznych rozwiązań, zapoznaj się z poniższymi linkami:

• Rozwiązanie SuperKit dla silników PureTech: Zobacz szczegóły techniczne
• Rozwiązanie SuperKit dla silników EcoBoost: Zobacz szczegóły techniczne

PODSUMOWANIE

Pasek‑w‑w kąpieli olejowej układu rozrządu (BIO) zapewnia znaczące korzyści w zakresie wydajności i efektywności—ale tylko wtedy, gdy ich unikalne wymagania dotyczące serwisu są w pełni przestrzegane. Rozcieńczenie paliwem, niewłaściwe specyfikacje oleju i zaniedbane interwały serwisowe są głównymi przyczynami szybkiej degradacji. Stosując rygorystyczną diagnostykę, przestrzegając procedur zatwierdzonych przez OE‑i dokładnie czyszcząc system smarowania, gdy wykryto zużycie paska, warsztaty mogą zapewnić długoterminową niezawodność i chronić silniki przed poważnymi uszkodzeniami.

Dzięki odpowiednim narzędziom, właściwemu olejowi i kompleksowemu podejściu do naprawy, technicy mogą przywrócić układy rozrządu BIO do optymalnej wydajności i zapewnić klientom pewność, bezpieczeństwo i trwałość na wiele tysięcy kilometrów naprzód.

NAJCZĘŚCIEJ ZADAWANE PYTANIA

1. Co to jest układ rozrządu paska w oleju Belt-in-Oil (BIO)?

Układ rozrządu BIO wykorzystujący gumowy pasek wewnątrz oleju silnikowego, aby zredukować tarcie i poprawić efektywność. Ponieważ pasek pracuje w oleju, prawidłowe smarowanie i interwały konserwacyjne są kluczowe, aby zapobiec degradacji.

2. Co powoduje awarie mokrych pasków rozrządu?

Awaria jest głównie spowodowana rozcieńczeniem paliwem, niewłaściwymi specyfikacjami oleju, wydłużonymi interwałami serwisowymi oraz częstymi krótkimi podróżami, które uniemożliwiają osiągnięcie optymalnej temperatury roboczej oleju.

3. Jak sprawdzić pasek w silniku PureTech?

Silniki PureTech umożliwiają inspekcję za pomocą narzędzia pomiarowego GAT5249 przez otwór wlewu oleju. Jeśli narzędzie nie pasuje lub występują kody błędów ciśnienia oleju, wymagane jest pełne czyszczenie systemu i wymiana.

4. Dlaczego paski EcoBoost nie mogą być sprawdzane w ten sam sposób?

Modele silników EcoBoost używają różnych szerokości pasków i nie zapewniają dostępu zewnętrznego, co uniemożliwia pomiar za pomocą wskaźnika. Diagnostyka opiera się na interwałach serwisowych, monitorowaniu ciśnienia oleju i wewnętrznej inspekcji podczas naprawy.

5. Co należy wyczyścić lub wymienić, jeśli pasek BIO zawiedzie?
