Im wettbewerbsfähigen Nutzfahrzeugbereich zählt jeder Tropfen Kraftstoff. Der Druck, immer strengere Emissionsvorschriften (wie Euro 6) zu erfüllen, und die Notwendigkeit, die Total Cost of Ownership (TCO) zu optimieren, haben Innovationen in jeder Motorkomponente vorangetrieben.
Einer der wichtigsten Fortschritte im Wärmemanagement ist die Entwicklung von Wasserpumpen von elektromagnetischen Kupplungspumpen (2-Gang) zu modernen vollvariablen Pumpen. Diese Technologie stellt einen Quantensprung gegenüber herkömmlichen mechanischen Pumpen dar und bietet intelligente Steuerung, die sich direkt in Einsparungen und Effizienz niederschlägt.
Der Hauptvorteil: Kraftstoffverbrauch senken
Der Hauptvorteil einer geregelten Pumpe (ob Kupplung oder variabel) ist ihre Fähigkeit, parasitäre Verluste zu reduzieren.
Traditionelle mechanische Pumpen drehen sich immer solidarisch mit der Motordrehzahl und fördern Kühlmittel mit maximaler Leistung, auch wenn der Motor kalt ist oder unter geringer Last arbeitet. Das verschwendet Energie. Gesteuerte Pumpen hingegen trennen oder reduzieren den Durchfluss, wenn er nicht benötigt wird, und entlasten den Motor von dieser unnötigen Last.
Da die Vorschriften strenger geworden sind, haben sich Wasserpumpen weiterentwickelt, um effizienter zu arbeiten. Deshalb finden wir heute Wasserpumpen mit ähnlichen Funktionsprinzipien, die aber nicht identisch sind.

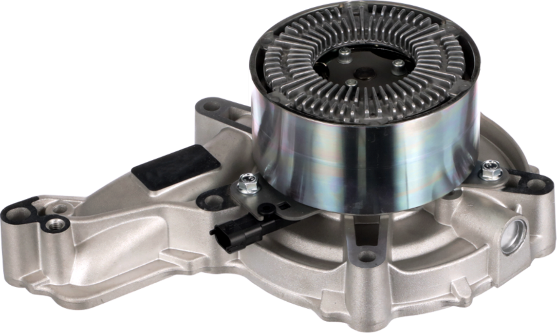

Elektromagnetische Kupplungspumpe (2-Gang)
Diese in vielen Euro-5-Anwendungen serienmäßige Technologie nutzt eine elektromagnetische Kupplung, um zwei Betriebsarten anzubieten:

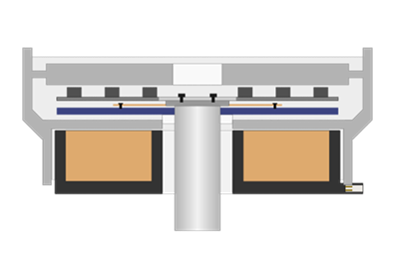

- Low-Speed-Modus: Bei geringem Kühlbedarf erhält die Spule keinen Strom. Die Pumpe dreht sich angetrieben allein durch magnetischen Schlupf zwischen Riemenscheibe und Welle. Dies erzeugt eine reduzierte Strömung, die ausreicht, um die Temperatur zu halten, ohne Energie zu verschwenden.

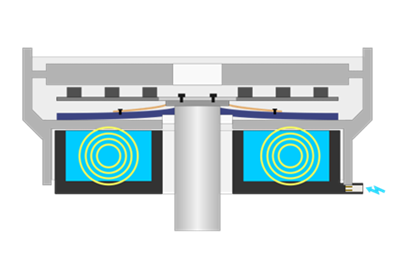

2. Hochgeschwindigkeitsmodus (Leistung): Wenn das Steuergerät einen Bedarf an maximaler Kühlung feststellt, sendet es Strom an den Elektromagneten. Dadurch wird die Ankerplatte gegen die Riemenscheibe arretiert, Schlupf vermieden und die Pumpe dreht sich mit der gleichen Drehzahl wie der Motor (Verhältnis 1:1).
Kontrolllogik: Wie entscheidet das Steuergerät?
Hier treffen Mechaniker auf Intelligenz. Im Gegensatz zu einem alten Thermostat betrachtet das Steuergerät nicht nur die Kühlmittel Temperatur. Um zwischen den Modi "Economy" und "Performance" zu entscheiden, analysiert es mehrere Variablen:
- Motorlast: Steigen wir einen Hang hoch oder fahren wir auf flachem Gelände?
- Retarder-Verwendung: Wird der Retarder aktiviert, entsteht schlagartige Wärme; die Pumpe nimmt dies durch Aktivierung hoher Drehzahl vorweg.
- Einlass- und Öltemperaturen.
Hinweis für den Workshop: Bleibt die Pumpe bei einer Drehzahl hängen oder ändert sich nichts, liegt das Problem möglicherweise nicht an der Pumpe selbst, sondern daran, dass einer dieser Sensoren fehlerhafte Daten an das Steuergerät sendet

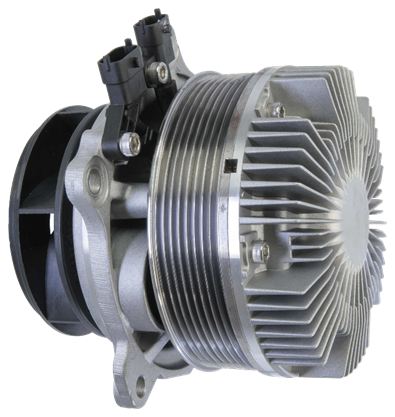

Vollvariable Durchflusspumpe
Da sich Motoren in Richtung extremer thermischer Effizienz entwickeln, können nur "zwei Geschwindigkeiten" nicht ausreichen. Hier kommen vollvariable Wasserpumpen ins Spiel.
Im Gegensatz zu elektromagnetischen Pumpen, die "Stufen" (niedrig oder hoch) aufweisen, steuern diese Pumpen den Kupplungsgrad zwischen der vom Riemen angetriebenen Riemenscheibe und der Welle der Turbine und variieren genau die Menge des geförderten Kühlmittels.
Die Wasserpumpe wird von viskosem Silikonöl angetrieben, und das Laufrad dreht sich über eine Riemenscheibe. Das Laufrad erreicht unterschiedliche Drehzahlen, indem es die Silikonölmenge in der Kupplung steuert.
Technischer Betrieb
Die Kupplung steuert die Öffnungs- und Schließzeit des internen Ventils, indem sie unterschiedliche PWM-Signale von der Steuereinheit empfängt. Diese regelt die exakte Menge des in die Kupplung eintretenden Silikonöls, wodurch bei gleicher Eingangsdrehzahl unterschiedliche viskose Reibung und damit unterschiedliche Ausgangsdrehzahlen erreicht werden. Ferner wird die Istdrehzahl der Pumpe über einen Sensor (Magnetring) an das Steuergerät zurückübertragen, wodurch eine einwandfreie Regelung möglich ist.
Hauptvorteile gegenüber der 2-Gang-Version:
- Kein magnetischer Schlupf: Bei bisherigen Kupplungspumpen arbeitet der Modus "niedrige Drehzahl" durch konstanten magnetischen Schlupf, der Wärme erzeugt. Variable Pumpen optimieren diesen Prozess.
- Überlegene Einsparungen: Während eine 2-Gang-Pumpe die aufgenommene Leistung um ca. 40% reduziert, kann eine vollvariable Pumpe eine Reduzierung um 50% erreichen.
- Thermische Stabilität: Sie ermöglicht es, die Motortemperatur unabhängig von der Drehzahl an ihrem optimalen Punkt (z.B. 90°C) stabil zu halten und so die für herkömmliche Systeme typischen Spitzenwerte "Überkühlung" oder "Unterkühlung" zu vermeiden.
Professionelle Wartungs- und Installationstipps
Um die Lebensdauer dieser Hightech-Pumpen zu gewährleisten, ist es unerlässlich, in der Werkstatt ein strenges Protokoll einzuhalten. Basierend auf Empfehlungen von Experten wie Gates sind dies die kritischen Punkte:
- Systemspülung: Installieren Sie niemals eine neue Pumpe in einem verschmutzten Kreislauf. Altes oder verunreinigtes Kühlmittel ist die Hauptursache für vorzeitiges Gleitringdichtungsversagen. Vor der Installation wird eine vollständige Systemspülung empfohlen.
- Verwendung von Dichtstoffen: Wenn die Pumpe mit einer vorgeformten Dichtung oder O-Ring geliefert wird, verwenden Sie keine zusätzliche Dichtpaste. Überschüssige Paste kann sich ablösen, in den Kreislauf gelangen und den Fluss behindern oder die dynamische Dichtung beschädigen.
- Korrekte Reinigung: Bei variablen Pumpen ist die Eliminierung der gesamten Luft aus dem System entscheidend. Eine Lufttasche um die Gleitringdichtung kann zu einem "Trockenlauf" führen, der die Dichtung in wenigen Minuten verbrennen kann.
Um tiefer in die Installations- und Diagnoseverfahren einzutauchen, empfehlen wir, offizielle technische Leitfäden zu konsultieren:
Zusammenfassung: Auswirkungen auf den Workshop
Wasserpumpen, ob elektromagnetische Kupplung oder vollvariabel, sind ein anschauliches Beispiel für die Mechatronik, die bei Nutzfahrzeugen eingesetzt wird. Für den Techniker ist es wichtig zu verstehen, dass es sich nicht mehr um ein einfaches mechanisches Bauteil handelt. Seine Diagnose erfordert ein Umdenken:
- Suchen Sie nicht nur nach Lecks: Überprüfen Sie die Verdrahtung, den Spulenwiderstand und die PWM-Signale.
- Das System verstehen: Zu wissen, ob das Fahrzeug mit einem 2-Gang- oder variablen System ausgestattet ist, ist entscheidend für die Interpretation der Symptome.
- Diagnose verwenden: Oft kann der Fehler von anderen Faktoren oder Sensoren kommen, nicht nur von den Pumpenkomponenten.
Das Verständnis dieser Logik ist der Schlüssel, um sicherzustellen, dass das Kühlsystem mit maximaler Effizienz arbeitet, den Motor schützt und Kraftstoff für den Kunden spart.
Q1: Was ist eine Wasserpumpe mit elektromagnetischer Kupplung?
Eine Motorkühlpumpe mit einer elektromagnetischen Kupplung, die ihre Drehzahl je nach Kühlbedarf anpasst und so Energieverschwendung reduziert.
Q2: Wie spart es Kraftstoff?
Durch den Betrieb mit niedrigeren Drehzahlen. Wenn keine volle Kühlung erforderlich ist, reduziert es die Belastung des Motors und senkt den Kraftstoffverbrauch.
Q3: Was sind die häufigsten Ausfallerscheinungen?
Überhitzung, Kühlmittel Leckagen, abnormale Geräusche und elektrische Fehlercodes aus dem Steuergerät.
Q4: Wie testen Werkstätten sie?
Durch Überprüfung der mechanischen Integrität, des elektrischen Spulenwiderstands und der Steuergeräte-Aktivierungssignale.
