Die Nass-Zahnriemen-Technologie, auch bekannt als Belt-In-Oil-Systeme (BIO), hat das moderne Motordesign revolutioniert, indem sie die Reibung reduziert und die thermische Effizienz verbessert hat. Diese Systeme erfordern jedoch ein äußerst strenges Wartungsprotokoll, um katastrophale Motorschäden zu vermeiden. In diesem Artikel befassen wir uns mit den Ursachen für den Verschleiß von Riemen, der Durchführung einer effektiven Diagnose auf Basis der Motorarchitektur und den obligatorischen Schritten für eine professionelle, zuverlässige Reparatur.
1. Häufige Ursachen für die Beschädigung nasser Zahnriemen
Die Integrität eines nassen Zahnriemens hängt entscheidend von der chemischen Stabilität des Schmiermittels ab. Belt-In-Oil-Systeme (BIO) sind anfällig für einen multifaktoriellen Verschleißprozess, der je nach Fahrzeugnutzung erheblich variieren kann:
-
Falsche Verwendung von Öl:
Verwenden Sie nur Schmiermittel, die den von OES empfohlenen Standards genau entsprechen. Nicht konforme Öle enthalten nicht die spezifischen Additive, die zum Schutz des Gummis in Systemen mit Riemen-in-Öl erforderlich sind.
-
Nichtbeachtung der Wartungsintervalle:
Die Einhaltung der von OES empfohlenen Wartungsintervalle ist unerlässlich, da das Öl mit der Zeit seine schützenden Eigenschaften verliert und aggressiv auf Gummi wirkt.
-
Stadtverkehr und Kurzstreckenfahrten:
Häufige Stop-and-Go-Zyklen oder das Nichterreichen der optimalen Betriebstemperatur führen zu einer höheren Kraftstoff-Öl-Verdünnung, wodurch der nasse Zahnriemen direkt angegriffen wird.
-
Unterbrochene GPF-Regenerierungen:
Bei Motoren, die mit einem Benzinpartikelfilter (GPF) ausgestattet sind, können Nachverbrennungsinjektionen zur Regeneration in das Kurbelgehäuse gelangen, insbesondere wenn der Prozess wiederholt unterbrochen wird, was den Ölabbau beschleunigt.
2. Wie man den Verschleiß eines nassen Zahnriemens diagnostiziert
Eine regelmäßige Überprüfung bei jedem Ölwechsel ist für jedes Nasssteuerungssystem unerlässlich. Der Diagnoseprozess muss immer mit dem Auslesen der ECU-Fehlercodes beginnen, um Anomalien im Öldruck oder Fehlfunktionen im variablen Ventilsteuerungssystem (VVT) zu erkennen.
Kritische diagnostische Unterschiede
-
Stellantis PureTech Motoren:

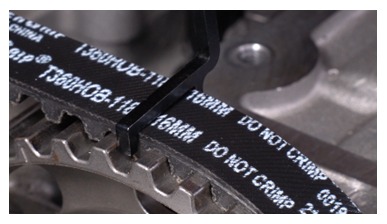

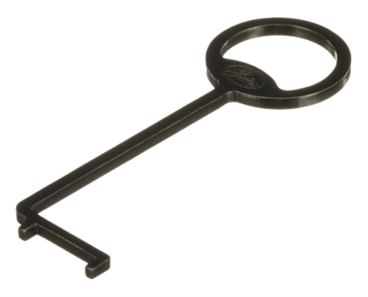

Die Inspektion ist Dank Sichtzugang möglich. Der Riemen muss mit dem speziellen Breitenmessgerät (GAT5249) durch den Einfüllstutzen bei warmem Motor überprüft werden.
Der Riemen kann weiter verwendet werden, wenn:
- Das Messgerät passt korrekt über den Riemen.
- Es sind keine Risse sichtbar.
- Keine ECU-Fehlercodes weisen auf Probleme mit dem Öldruck hin.
- Nicht konformes Ergebnis:
- Das System muss ausgetauscht und gereinigt werden, wenn:

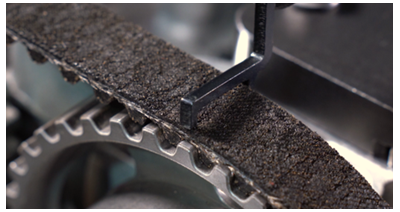

- Das Messgerät passt nicht (was darauf hindeutet, dass der Riemen aufgequollen ist).
- Es gibt ECU-Fehlercodes, die mit niedrigem Öldruck zusammenhängen.
Diese Methode ist für Ford-Motoren nicht geeignet, da der Riemen von außen nicht sichtbar ist. Darüber hinaus verwendet das EcoBoost-System bis zu drei verschiedene Riemen mit unterschiedlichen Breiten, was die Verwendung einer Standard-Kontrolllehre verhindert. Die Prävention bei Ford basiert ausschließlich auf der Einhaltung der Wartungsintervalle und der Überwachung des Öldrucks.
Obligatorische Reparaturen am Öl-Riemensystem
Wenn die Systemprüfung NICHT KONFORM ist, müssen die folgenden kritischen Komponenten unbedingt überprüft, gereinigt und/oder ausgetauscht werden:
Dies ist der Hauptgrund für das Problem. Überprüfen Sie, ob es teilweise oder vollständig blockiert ist. Bei Bedarf reinigen oder austauschen.
Überprüfen Sie den Ölfilter der Pumpe. Wenn sie verstopft ist, muss die gesamte Vakuumpumpe ausgetauscht werden.

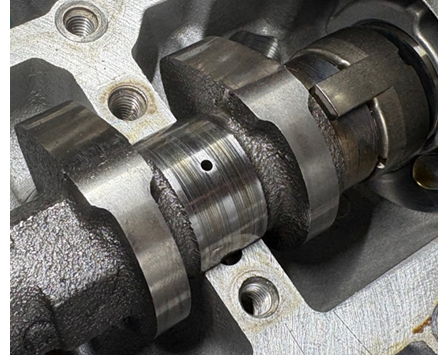

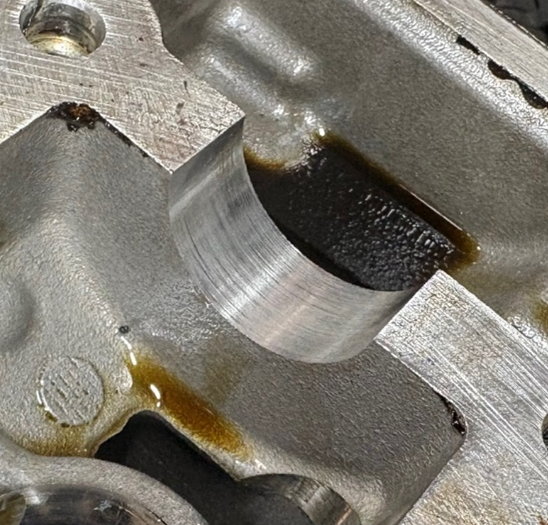

Überprüfen Sie gemäß der OE-Beschreibung und dem Verfahren den Zustand der Nockenwellendämpfer. Wenn sie die vom Erstausrüster vorgeschriebenen Toleranzen nicht erfüllen, ist ein Motoraustausch erforderlich.
-
Variable Ventilsteuerung (VVT):
Entfernen Sie beide Magnetventile und überprüfen Sie deren Filter. Bei Verstopfung reinigen Sie diese mit geeigneten Produkten (verwenden Sie keine Druckluft). Bei Eco-Boost-Motoren muss der VVT-Nockenwellenversteller ausgetauscht werden, da das VVT-Magnetventil keinen Filter hat und Riemenpartikel den Nockenwellenversteller intern blockieren würden.
- Reinigung der Turbolader-Ölleitung
- PureTech: Demontieren und reinigen Sie die hohle Ringanschluss-Schraube der Ölzufuhrleitung des Turboladers und reinigen Sie die Leitungen gründlich.

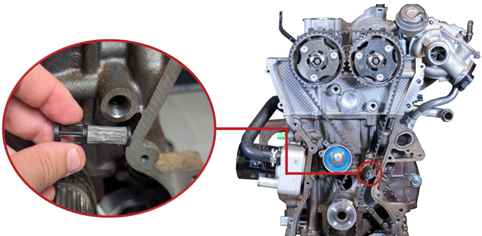

- EcoBoost: Im Motorblock hinter dem Nassriemen befindet sich eine Inbusschraube, die entfernt werden muss, um Zugang zu einem kleinen Filter zu erhalten, der den Ölfluss durch die Leitungen der Schmierung blockieren kann.
-
Motorentlüftungskanal (PCV):

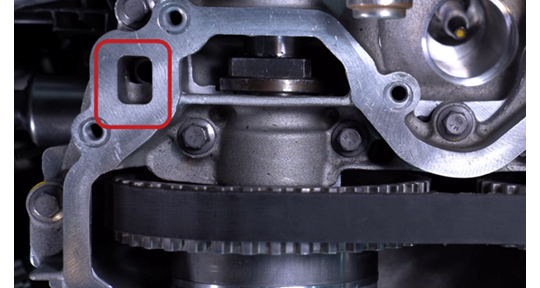

Überprüfen Sie den angegebenen Kanal auf Gummireste (speziell für PureTech).
-
ECU-Software-Update (PureTech):
Wie in den Technischen Merkblättern von PSA angegeben, ist es zwingend erforderlich, einen Software-Download/ein Software-Update der Motorsteuerungseinheit durchzuführen. Dieses Update optimiert die Überwachung des Öldrucks und passt die Einspritzstrategie an, um eine zukünftige Ölverdünnung zu reduzieren.
WICHTIG Wenn Sie nur den Zahnriemen austauschen, ohne den verstopften Kreis der Schmierung zu reinigen, kommt es zu wiederholten Ausfällen und schweren Motorschäden.
So verhindern Sie zukünftige Ausfälle von nassen Zahnriemen
Bei einer professionellen Reparatur geht es nicht nur darum, Teile auszutauschen, sondern auch darum, langfristige Zuverlässigkeit zu gewährleisten und die Werkstatt vor kostspieligen Garantieleistungen zu schützen. Befolgen Sie diese wichtigen Richtlinien, um vorzeitige Ausfälle des Riemens und des Systems nach der Installation zu vermeiden:
-
Werkstattschutz durch komplette Gates-Kits:
Durch den Einbau des Gates Super Kits stellen Sie sicher, dass alle wichtigen Komponenten – einschließlich des verstärkten Riemens, der Spanngeräte, Dichtungen und Einwegschrauben – durch Teile in Erstausrüsterqualität ersetzt werden. Dadurch wird sichergestellt, dass das gesamte Steuerungs-System mit synchronisierter Spannung und Materialkompatibilität eine neue Lebensdauer beginnt.
-
Obligatorisches OE-zugelassenes Ölmanagement:
Der effektivste Weg, um einer zukünftigen Verschlechterung vorzubeugen, ist die strikte Einhaltung der OE-Ölspezifikationen und Wartungsintervalle. Weisen Sie den Kunden darauf hin, dass die Verwendung des richtigen Öls für Riemen-In-Oil-Systeme (BIO) unverzichtbar ist.
-
Fahrgewohnheiten, um Kraftstoffverdünnung zu vermeiden:
Den Fahrzeughalter über die Risiken häufiger Kurzstreckenfahrten und unterbrochener Regenerationen aufklären. Die Empfehlung eines häufigeren Ölwechselintervalls für Fahrzeuge, die hauptsächlich in der Stadt gefahren werden, kann die Lebensdauer des Systems erheblich verlängern.
Durch die Kombination eines strengen Reinigungsprotokolls mit dem umfassenden Schutz des Super Kits bieten Sie einen hochwertigen Service, der die Leistung des Motors sichert und die langfristige Zufriedenheit Ihrer Kunden gewährleistet.
Weitere technische Details zu unseren spezialisierten Lösungen finden Sie unter den folgenden Links:
SCHLUSSFOLGERUNG
Belt-in-Oil (BIO)-Steuerungssysteme bieten erhebliche Leistungs- und Effizienzvorteile – jedoch nur, wenn ihre besonderen Wartungsanforderungen vollständig eingehalten werden. Kraftstoffverdünnung, falsche Ölspezifikationen und vernachlässigte Wartungsintervalle sind die Hauptursachen für eine schnelle Verschlechterung. Durch strenge Diagnosen, die Einhaltung von OE-zugelassenen Verfahren und die gründliche Reinigung des Systems der Schmierung bei jedem festgestellten Riemenverschleiß können Werkstätten langfristige Zuverlässigkeit gewährleisten und Motoren vor katastrophalen Schäden schützen.
Mit den richtigen Werkzeugen, dem richtigen Öl und einem umfassenden Reparaturkonzept können Techniker BIO-Systeme wieder auf optimale Leistung bringen und den Kunden Vertrauen, Sicherheit und Langlebigkeit für viele tausend Kilometer bieten.
FAQ
1. Was ist ein Belt-in-Oil (BIO)-Steuerungssystem?
Ein BIO-Steuerungssystem verwendet einen Gummiriemen im Motoröl, um die Reibung zu verringern und die Effizienz zu verbessern. Da der Riemen in Öl läuft, sind die richtige Schmierung und regelmäßige Wartungsintervalle entscheidend, um eine Verschlechterung zu verhindern.
2. Was führt zum Versagen nasser Zahnriemen?
Fehler werden hauptsächlich durch Kraftstoffverdünnung, falsche Ölspezifikationen, verlängerte Wartungsintervalle und häufige Kurzstreckenfahrten verursacht, die verhindern, dass das Öl seine optimale Betriebstemperatur erreicht.
3. Wie überprüft man den Riemen eines PureTech-Motors?
PureTech-Motoren ermöglichen die Inspektion mit dem Messgerät GAT5249 durch den Einfüllstutzen. Wenn das Werkzeug nicht passt oder Fehlercodes für den Öldruck vorliegen, sind eine vollständige Reinigung und ein Austausch des Systems erforderlich.
4. Warum können EcoBoost-Riemen nicht auf die gleiche Weise überprüft werden?
EcoBoost-Konstruktionen verwenden unterschiedliche Riemenbreiten und bieten keinen externen Zugang, sodass es unmöglich ist, die Maße zu messen. Die Diagnose basiert auf Wartungsintervallen, Öldrucküberwachung und internen Inspektionen während der Reparatur.
5. Was muss gereinigt oder ersetzt werden, wenn ein BIO-Riemen ausfällt?
Zu den wichtigsten Komponenten gehören das Ölpumpensieb, VVT-Magnetventile oder Phasenversteller, Turbo-Ölzufuhrleitungen, das PCV-System und der Vakuumpumpenfilter. PureTech-Motoren erfordern ebenfalls ein Software-Update für das Steuergerät.
