Gates Industrial, grâce à sa longue expérience dans les systèmes de transmission de puissance des moteurs, des courroies et aujourd’hui das les chaînes de distribution récemment intégrées, comprend l’importance vitale de chaque composant . Le système de distribution, qu’il soit entraîné par courroie ou par chaîne, est le cœur de la synchronisation du moteur, essentiel pour ses performances, son efficacité et sa longévité. Bien que les chaînes de distribution soient connue pour leur durabilité, elles ne sont pas à l’abri de l’usure.

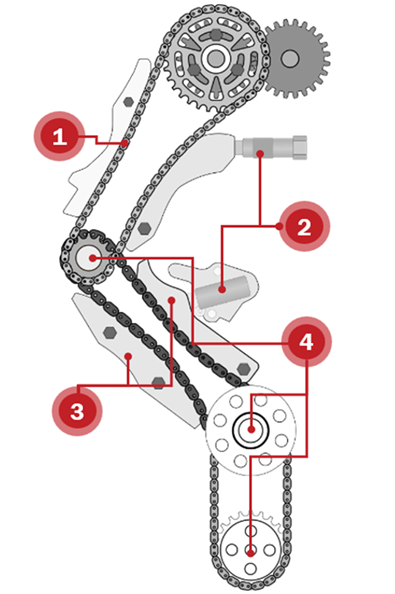

Le système de chaîne de distribution et ses principaux composants
Le système a chaîne de distribution synchronise, les composants, telle que la rotation du vilebrequin (partie inférieure du moteur) avec le(s) arbre à cames (partie supérieure), en veillant à ce que les soupapes s’ouvrent et se ferment à un moment précis. Ses principaux composants sont:
- Chaîne(s): Ce robuste composant métallique transmet avec précision le mouvement entre les pignons. Il subit une usure naturelle et peut s’allonger avec le temps.
- Tendeur (hydraulique ou mécanique): Maintient une tension correcte sur la chaîne, compense le jeu lié à l’usure et absorbe les vibrations. Les tendeurs hydrauliques dépendent de la pression de l’huile moteur pour fonctionner correctement.
- Guides/patins (fixes et pivotants/mobiles): Pièces conçues pour guider la trajectoire de la chaîne, réduire le bruit et empêcher le contact avec d’autres pièces du moteur. Ils peuvent s’user, se fissurer ou se casser.
- Pignons (vilebrequin et arbre à cames): Roues dentées qui s’engrènent avec la chaîne. L’usure de leurs dents (visuellement identifiable par une forme pointue, « crochue » ou amincie) affecte l’engagement et accélère considérablement la détérioration de la chaîne.
Quels sont les principaux symptômes qui indiquent un remplacement de la chaîne de distribution?
Bien que l’usure soit naturelle avec un kilométrage élevé, certains facteurs peuvent accélérer drastiquement la détérioration du système de chaîne de distribution :
Mauvaise lubrification (la cause la plus critique !)
- Qualité ou type d’huile incorrect: L’huile doit avoir la viscosité et répondre aux spécifications exactes recommandées par le constructeur (normes API, ACEA, spécifications OEM). L’utilisation d’une huile incorrecte compromet la capacité de lubrification (création d’un film protecteur entre les pièces), ce qui entrave le fonctionnement optimal des tendeurs hydrauliques et n’offrira pas ainsi les additifs nécessaires pour protéger contre l’usure spécifique du système de distribution.
- Dépassement des intervalles de vidange d’huile: L’huile perd ses propriétés, accumule des boues, des particules et même de l’humidité/ ce qui peut accélérer la corrosion et l’allongement de la chaîne, ainsi qu’obstruer les passages d’huile nécessaires à la lubrification des tendeurs hydrauliques
- Niveau d’huile bas : Lubrification et refroidissement insuffisants.

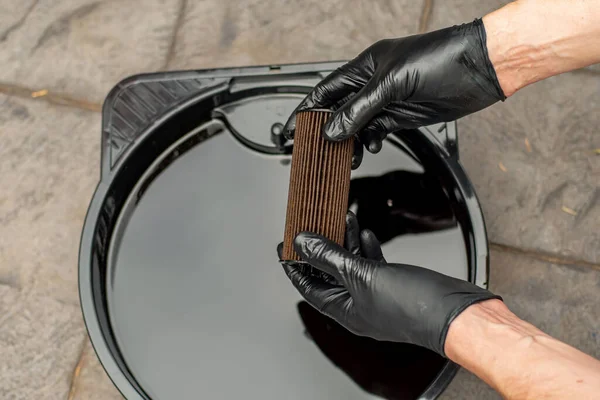

- Filtre à huile bouché ou de mauvaise qualité: Si le filtre est bouché (par exemple, parce qu’il n’a pas été changé à temps) ou s’il est de mauvaise qualité, il ne peut pas éliminer efficacement les particules métalliques et autres contaminants de l’huile. Cette mauvaise huile circule alors dans le système, ponçant littéralement les composants de distribution (chaîne, pignons, guides) et affecte potentiellement le fonctionnement des tendeurs hydrauliques.
- Dilution du carburant de l’huile (moteurs diesel avec filtre à particule): Dans les moteurs diesel modernes équipés d’un filtre à particules diesel (DPF), les cycles de régénération impliquent parfois des post-injections de carburant. Une partie de ce carburant peut s’infiltrer alors dans le carter d’huile, diluant l’huile et réduisant considérablement sa viscosité et sa capacité de lubrification, accélèrant ainsi l’usure de la chaîne et d’autres composants du système de distribution.
- Défaillances du tendeur: Le tendeur est crucial pour maintenir une tension correcte et absorber les vibrations. Il perd sa fonction pour diverses raisons: une perte de pression d’huile (due à des fuites internes, à un bouclage dû à des boues, à une soupape anti-retour défectueuse provoquant un cliquetis de démarrage à froid), à un problème tmécanique comme la fatigue ou la casse du ressort, Une défaillance du tendeur provoque une tension insuffisante, avec une sur vibration à la chaîne entraînant malheureusement un choc contre les guides (« claquement de chaîne ») et une répartition inégale des charges d’impact . Cette abscence de fiabillité provoque à termel’usure de la chaîne , des guides et des poulies, en plus d’augmenter considérablement le risque de d’un désalignement de la chaîne.
Symptômes d’un étirement d’une chaîne de distribution
Lorsque la chaîne s’allonge en raison de l’usure , la synchronisation se perd progressivement. Même un petit désalignement peut modifier considérablement le calage d’ouverture et de fermeture de la soupape par rapport à la position du piston, affectant la combustion et les performances globales du moteur.ce qui entraîne souvent une augmentation de la consommation de carburant et des émissions polluantes, Les symptômes de cette situation , fait que la chaîne ne peut plus maintenir dans le systeme de distribution
- Bruit de cliquetis métallique: Au niveau de la zone du couvercle de distribution, en particulier lors du démarrage, à froid, au ralenti, et cela varie avec le régime.
- Perte de puissance: Mauvaises performances, manque de puissance, hésitation.
- Ratés d’allumage / Ralenti instable / Vibrations: Fonctionnement irrégulier en raison d’un calage incorrect de la soupape.
- Difficulté à démarrer ou pas de démarrage: Si le désalignement est grave ou si la chaîne a sauté des dents.
- Copeaux de métal à l’huile: Un signe sérieux d’usure par frottement excessif. Nécessite un diagnostic immédiat.
- Voyant moteur allumé: DTC liés à la synchronisation entre le vilebrequin et l’arbre à cames (P0016, P0017, etc.)
Symptômes d’un tendeur de chaîne défectueux
Le tendeur joue un rôle crucial dans la longévité et le bon fonctionnement du système de distribution. Lorsqu’il est défectueux et qu’il ne peut pas maintenir la bonne tension adéquate, on assiste à un mou excessif qui accélère considérablement l’usure de la chaîne, des pignons et des guides, et le risque que la chaîne saute d’une dent. Les symptômes d’un tendeur défectueux comprennent :
- Bruits similaires à un allongement de la chaîne: Cliquetis, peut-être plus intermittent ou prononcé lors des changements de charge ou du démarrage.
- Bruit de la chaîne « slap »: Si le mou est excessif.
Symptômes de guides-chaînes/chaussures défectueux
Les guides dirigent la chaîne. Leur échec se manifeste par :
- Alerte critique ! Morceaux de plastique dans le carter d’huile: Un signe indiscutable d’une casse. Nécessite une inspection immédiate.
- Bruits de grattage ou de frottement: Si la chaîne frotte contre le métal en raison de l’usure complète de la surface de guidage.
- Augmentation du bruit général: Plus de vibrations et de bruit de chaîne car il n’est pas correctement guidé.
- Risque de saut de la chaine ou de son blocage: Des conséquences potentiellement catastrophiques.

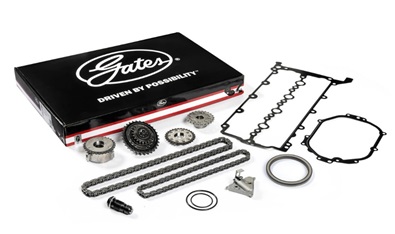

Remplacement complet du kit et les meilleures pratiques : La clé d’une réparation fiable
Face aux symptômes décrits, la tentation pourrait être de ne changer que le composant défaillant. Cependant, il s’agit d’une pratique risquée et non professionnelle. Par conséquent, le remplacement du kit complet, incluant les pignons, garantit que tous les principaux composants d’usure sont remplacés par des pièces de haute qualité conçues pour fonctionner en harmonie, évitant ainsi les défaillances prématurées et un retour atelier
Meilleures pratiques lors du remplacement: Effectuer le remplacement du kit selon les meilleures pratiques est aussi important que d’utiliser des composants de qualité. Sauter ces étapes peut compromettre même la meilleure réparation :
- Nettoyage en profondeur: Avant de commencer, nettoyez la zone du moteur. Si des guides cassés ont été retrouvés, c’est impératif pour retirer le carter d’huile et nettoyer méticuleusement le carter et le tamis/crépine de ramassage de la pompe à huile pour éliminer tout fragment de plastique ou métallique. L’omission de cette étape peut provoquer une forte obstruction de la lubrification peu de temps après la prestation mécanique
- Pré-lubrification: Avant d’installer la nouvelle chaîne et les pignons, appliquez une couche d’huile moteur propre sur la chaîne et les dents du poulie pour assurer une lubrification initiale adéquate.
- Préparation du tendeur: Vérifiez si le nouveau tendeur hydraulique nécessite une procédure d’amorçage spécifique (remplissage initial d’huile ou libération d’un verrou de transport/goupille) conformément aux instructions du constructeur, afin de vous assurer qu’il applique correctement la tension dès le démarrage.
- Vérification manuelle OBLIGATOIRE: Une fois que l’ensemble du kit est assemblé et que la tension initiale est réglée, Tournez manuellement le moteurà l’aide d’un outil approprié sur la vis de vilebrequin pendant au moins deux tours complets (720° de rotation du vis de vilebrequin). Cette étape est OBLIGATOIRE pour :
- Confirmer qu’il n’y a pas d’interférence mécanique entre les soupapes et les pistons
- Vérifiez à nouveau que toutes les pièces de distribution (vis de vilebrequin, arbre à cames) s’alignent parfaitement dans la bonne position à la fin des tours.
Derniers conseils et conseils d’entretien
- Utilisez uniquement le bon type d’huile (spécifications API/ACEA et OEM).
- Changement de l huile et du filtre à respecter selon les intervalles préconisées par le constructeur
- Remplacer la chaîne , les tendeurs, les guides et les pignons avec un kit complet.
- N’ignorez pas les bruits du moteur : les cliquetis métalliques ou les cliquetis de démarrage à froid qui sont des symptômes
Les kits Gates sont conçus pour une compatibilité et une durabilité totales. Confiance dans la qualité de première monte pour une fiabilié dans la durée
Conclusion
Le chaîne de distribution est un élément fondamental du moteur Bien qu’elle soit conçue pour durer, elle n’est pas à l’abri de l’usure. Un bon diagnostic, l’entretien de l’huile et une révision complète du système sont essentiels à la fiabilité à long terme du moteur. Lorsqu’il est temps de remplacer, choisissez un kit complet et suivez les meilleures pratiques
ECHANGES D’INFORMATIONS
Vaut-il la peine de remplacer une chaine de distribution ?
Oui. Le remplacement de la chaîne de distribution permet d’éviter des casses moteurs et assure des performances optimales.
Quand faut-il remplacer une chaine de distribution ?
Généralement après 160 000 KM ou plus tôt s,des symptômes apparaissent ou si l’entretien de l’huile a été médiocre.
Y a-t-il un avertissement avant la rupture d’une chaîne de distribution ?
Oui, les bruits, les ratés d’allumage du moteur ou les voyants de contrôle du moteur sont des signes courants.
Quelle est la durée de vie d’une chaîne de distribution ?
Avec un bon entretien, une chaîne de distribution peut durer plus de 240 000 KMS
