Dans le secteur concurrentiel des véhicules utilitaires, chaque goutte de carburant compte. La pression exercée pour répondre à des réglementations de plus en plus strictes en matière d'émissions (telles que la norme Euro 6) et la nécessité d'optimiser le coût total de possession (TCO) ont motivés l'innovation dans tous les composants du moteur.
L'une des avancées les plus significatives en matière de gestion thermique est l'évolution des pompes à eau : des pompes à embrayage électromagnétique (2 vitesses) aux pompes modernes entièrement variables. Cette technologie représente un bond en avant par rapport aux pompes mécaniques traditionnelles, offrant un contrôle intelligent qui se traduit directement en termes d'économies et d'efficacité.
Le principal avantage : Réduire la consommation de carburant
Le principal avantage d'une pompe contrôlée (qu'elle soit à embrayage ou variable) est sa capacité à réduire les pertes .
Les pompes mécaniques traditionnelles tournent toujours en solidarité avec le régime du moteur, pompant le liquide de refroidissement à sa capacité maximale même lorsque le moteur est froid ou fonctionne à faible charge. C'est un gaspillage d'énergie. Les pompes contrôlées, quant à elles, déconnectent ou réduisent le débit lorsqu'il n'est pas nécessaire, soulageant ainsi le moteur de cette charge inutile.
Les réglementations étant devenues plus strictes, les pompes à eau ont évolué pour fonctionner plus efficacement. C'est pourquoi on trouve aujourd'hui des pompes à eau dont les principes de fonctionnement sont similaires, mais qui ne sont pas identiques.

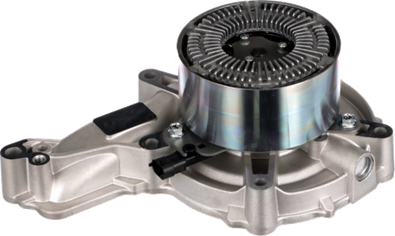

Pompe à embrayage électromagnétique (2 vitesses)
Cette technologie, standard dans de nombreuses applications Euro 5, utilise un embrayage électromagnétique pour offrir deux modes de fonctionnement :

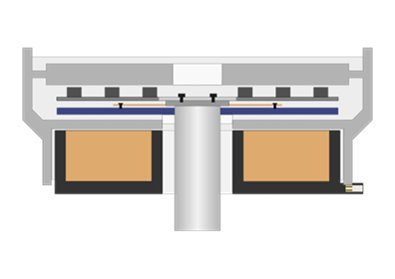

- Mode basse vitesse (économie) : Lorsque la demande de refroidissement est faible, la bobine ne reçoit pas de courant. La rotation de la pompe est entraînée uniquement par le glissement magnétique entre la poulie et l'arbre. Cela génère un débit réduit, suffisant pour maintenir la température sans gaspiller d'énergie.

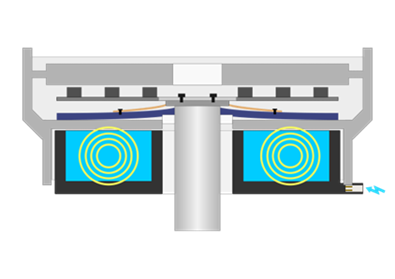

2. Mode haute vitesse (performance) : Lorsque le calculateur détecte la nécessité d'un refroidissement maximal, il envoie du courant à l'électroaimant. Le plateau de l'induit est ainsi bloqué contre la poulie, ce qui élimine le glissement et permet à la pompe de tourner à la même vitesse que le moteur (rapport 1:1).
Logique de contrôle : Comment le calculateur décide-t-il ?
C'est ici que les mécaniciens rencontrent l'intelligence. Contrairement à un vieux thermostat, l'ECU ne se contente pas de regarder la température du liquide de refroidissement. Pour choisir entre les modes "Économie" et "Performance", il analyse plusieurs variables :
- Charge du moteur : Sommes-nous en train de gravir une pente ou de rouler sur un terrain plat ?
- Utilisation du ralentisseur : Si le ralentisseur est activé, une chaleur soudaine est générée ; la pompe anticipe ce phénomène en activant la vitesse élevée.
- Températures d'admission et d'huile.
Note pour l'atelier : Si la pompe reste bloquée à une vitesse ou ne change pas, le problème ne vient peut-être pas de la pompe elle-même, mais de l'un de ces capteurs qui envoie des données erronées au calculateur.

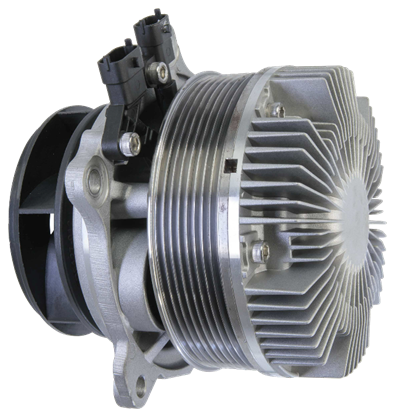

Pompe à débit entièrement variable
À mesure que les moteurs évoluent vers une efficacité thermique extrême, le fait de n'avoir que "deux vitesses" pourrait ne pas suffire. C'est là que les pompes à eau entièrement variables entrent en jeu.
Contrairement aux pompes électromagnétiques qui ont des "paliers" (bas ou haut), ces pompes contrôlent le degré de raccordement entre la poulie entraînée par la courroie et l'arbre de la turbine, ce qui permet de faire varier avec précision la quantité de liquide de refroidissement pompée.
La pompe à eau est entraînée par une huile de silicone visqueuse, et la roue tourne par l'intermédiaire d'une poulie. La roue atteint différentes vitesses en contrôlant la quantité d'huile de silicone dans la zone de raccordement.
Opération technique : L'embrayage contrôle le temps d'ouverture et de fermeture de la soupape interne en recevant différents signaux PWM de l'ECU. Cela permet de réguler la quantité exacte d'huile de silicone entrant dans la zone de raccordement, ce qui permet d'obtenir différents degrés de friction visqueuse et, par conséquent, différentes vitesses de sortie pour la même vitesse d'entrée. En outre, la vitesse réelle de la pompe est retransmise au calculateur par l'intermédiaire d'un capteur de vitesse (anneau magnétique), ce qui permet un contrôle parfait en boucle fermée.
Principaux avantages par rapport à la version à 2 vitesses :
- Pas de glissement magnétique : Dans les pompes à embrayage précédentes, le mode "basse vitesse" fonctionne par glissement magnétique constant, ce qui génère de la chaleur. Les pompes variables optimisent ce processus.
- Économies supérieures : Alors qu'une pompe à deux vitesses réduit la puissance absorbée d'environ 40 %, une pompe entièrement variable peut atteindre une réduction de 50 %.
Stabilité thermique : Il permet de maintenir la température du moteur stable à son point optimal (par exemple, 90°C) quel que soit le régime, évitant ainsi les pics de "sur-refroidissement" ou de "sous-refroidissement" typiques des systèmes traditionnels.
Conseils d'entretien et d'installations professionnelles
Pour garantir la durée de vie de ces pompes de haute technologie, il est essentiel de suivre un protocole strict dans l'atelier. Sur la base des recommandations d'experts tels que Gates, voici les points critiques :
- Rinçage du système : N'installez jamais une nouvelle pompe dans un ancien circuit de refroidissement. Un liquide de refroidissement ancien ou contaminé est la première cause de défaillance prématurée des garnitures mécaniques. Un rinçage complet du système est recommandé avant l'installation
- Utilisation de produits d'étanchéité : Si la pompe est livrée avec une bague ou un torique préformé, n'utilisez pas de pâte d'étanchéité supplémentaire. L'excès de pâte peut se détacher, pénétrer dans le circuit et obstruer le flux ou endommager le joint dynamique.
- Purge correcte : Dans le cas des pompes variables, il est essentiel d'éliminer tout l'air du système. Une poche d'air autour de la garniture mécanique peut provoquer un "fonctionnement à sec", qui peut déteriorer la garniture en quelques minutes.
Pour approfondir les procédures de montage et de diagnostic, il est recommandé de consulter les guides techniques officiels :
Conclusion : Implications pour l'atelier
Les pompes à eau, qu'elles soient à embrayage électromagnétique ou entièrement variables, sont un exemple clair de mécatronique appliquée aux véhicules utilitaires. Pour le technicien, il est essentiel de comprendre qu'il ne s'agit plus d'un simple composant mécanique. Son diagnostic nécessite une autre approche et analyse technique :
- Ne vous contentez pas de rechercher des fuites : Vérifier le câblage, la résistance de la bobine et les signaux PWM.
- Comprendre le système : Pour interpréter les symptômes, il est essentiel de savoir si le véhicule est équipé d'un système à deux vitesses ou d'un système variable.
- Utiliser les diagnostics : Souvent, le défaut peut provenir d'autres facteurs ou capteurs, et pas seulement des composants de la pompe.
Il est essentiel de comprendre cette logique pour s'assurer que le système de refroidissement fonctionne avec une efficacité maximale, protégeant ainsi le moteur et permettant au client d'économiser du carburant.
Q1 : Qu'est-ce qu'une pompe à eau à embrayage électromagnétique ?
Une pompe de refroidissement du moteur dotée d'un embrayage électromagnétique qui ajuste sa vitesse en fonction de la demande de refroidissement, réduisant ainsi le gaspillage d'énergie.
Q2 Comment économiser du carburant ?
En fonctionnant à des vitesses inférieures lorsque le refroidissement complet n'est pas nécessaire, il réduit la charge sur le moteur, diminuant ainsi la consommation de carburant.
Q3 Quels sont les symptômes de défaillance les plus courants ?
Surchauffe, fuites de liquide de refroidissement, bruits anormaux et codes d'erreur électriques provenant de l'ECU.
Q4 : Comment les ateliers les testent-ils ?
En vérifiant l'intégrité mécanique, la résistance de la bobine électrique et les signaux d'activation de l'ECU.
