TT020 – Galet tendeur T43091 : procédure de clarification et de montage

Ceux d’entre vous qui ont monté (ou sont sur le point de le faire) notre galet tendeur T43091 ont pu remarquer qua la pièce de rechange est visuellement légèrement différente de celle d’origine VAG. Cependant, pas d'inquiétude, notre galet fonctionne exactement de la même façon que celui de la première monte et répond à toutes les exigences en matière de qualité et de performance. Son apparence est juste légèrement modifiée et il est fourni avec une procédure de montage qui lui est propre. C’est pourquoi nous vous conseillons fortement de consulter notre bibliothèque de Tech Tips (astuces techniques) dès que vous êtes sur le point d’installer l’un de nos produits. Vous pourrez trouver ces Tech Tips dans une version numérique sur Gates TechZone ou dans les instructions d'installation numériques pour les kits PowerGrip^®. Le non-respect de la procédure décrite dans nos Tech Tips peut entraîner de graves problèmes mécaniques.

Cet article vient en complément du Tech Tip 020 pour vous donner une vue d'ensemble détaillée et réduire le risque de confusion à son strict minimum.

En regardant la première image de notre Tech Tip 020, la différence visuelle entre le galet de première monte VAG et le galet Gates apparait immédiatement. Sur la seconde se trouve ce que l’on appelle une goupille de maintien (entourée en vert). Cette goupille de maintien vous évite le recours à un outil spécifique pour verrouiller la poulie du tendeur lors de la dépose ou de l'installation de la courroie de distribution. Voyons comment cela fonctionne. Passons aux images 2 et 3 pour évoquer (l’absence de) l’outil de verrouillage de la poulie du tendeur.

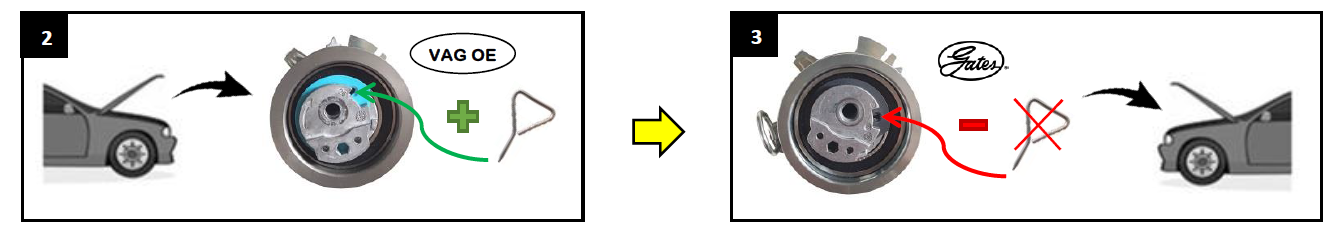

Comme vous pouvez le voir sur l’image 2, vous devez normalement insérer un outil spécifique pour verrouiller la poulie du tendeur lors de la dépose ou du montage de la courroie de distribution, afin de pouvoir tourner le tendeur à son maximum, le plus éloigné possible de la courroie. Cela vous permet d’installer ou de retirer facilement la courroie de distribution. L’installation du tendeur Gates T43091 ne nécessite pas d’outil de verrouillage pour la poulie du tendeur (voir l’image 3). En effet, comme nous venons de vous l’expliquer, le tendeur Gates est muni d’une goupille qui le maintient déjà à sa position maximale.

L’image 4 attire votre attention sur deux points à vérifier absolument avant de procéder à l'installation : tout d’abord, la façon dont la goupille de maintien est positionnée, et ensuite, le fait que cette goupille ne dépasse pas trop :

1. Avant d’installer le galet Gates, vous devez vous assurer qu’il est positionné verticalement. Dans le cas contraire, il heurtera l’intérieur du carter de distribution.

2. Assurez-vous également que la goupille de maintien ne dépasse pas de plus de trois millimètres. Dans le cas contraire, elle heurtera l’intérieur du carter de distribution, entraînant un désalignement de la courroie.

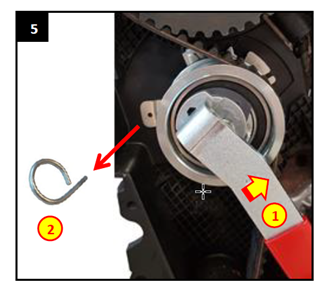

Étape suivante : retirer la goupille de maintien. Lorsque vous avez installé la courroie de distribution, vous pouvez facilement retirer la goupille en manipulant l’ajusteur du galet en sens antihoraire, à l’aide de l’outil du tendeur (voir la flèche jaune sur l’image ci-dessous). REMARQUE : lorsque vous enlevez la goupille de maintien, gardez toujours l’ajusteur en position à l’aide de l’outil de tension !

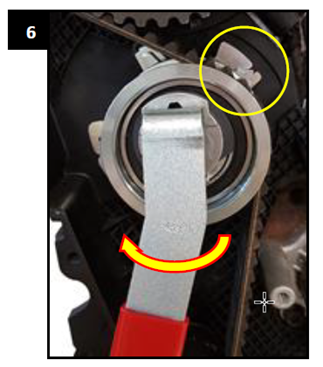

Pour vérifier que la courroie est correctement tendue, faites tourner l’ajusteur du tendeur en sens horaire jusqu’à ce que le pointeur soit positionné au milieu de la fenêtre.

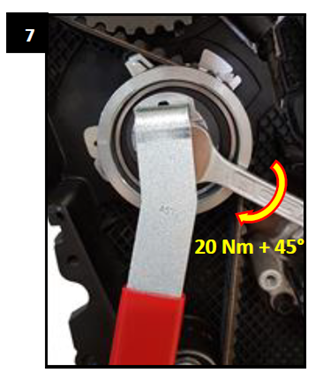

Pour maintenir la courroie dans la position illustrée ci-dessus, serrez l’écrou du tendeur à l’aide d’une clé dynamométrique réglée sur 20 Nm + 45°.

C’est terminé !
