Apprenez à choisir la courroie correcte, à l'installer correctement, à éviter les pannes courantes et à garantir une fiabilité à long terme pour les transmissions CVT de 50 à 850 cc.

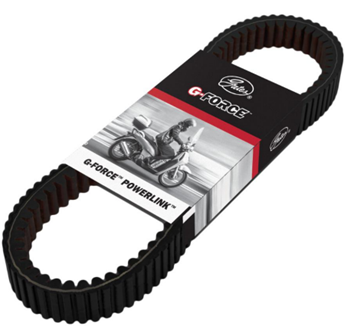

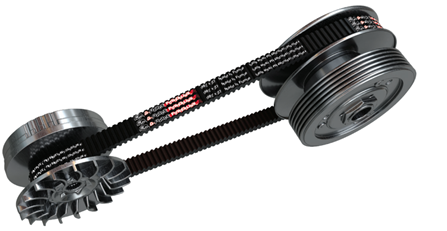

Les systèmes de transmission à variation continue (CVT) sont au cœur des performances modernes des scooters. La gamme de courroies CVT Gates G‑Force™ PowerLink™ est conçue pour transférer efficacement la puissance du moteur à la roue arrière, même dans des conditions de fonctionnement extrêmes telles que la circulation urbaine dense, les charges thermiques élevées et les trajets fréquents en stop‑et‑go.
Principales caractéristiques des courroies CVT Gates PowerLink™
La gamme PowerLink™ est un composant d'ingénierie avancée comprenant:
Composé de caoutchouc renforcé de fibres d'aramide
Assure une résistance à l'usure exceptionnelle et fournit un mouvement fluide et précis au sein des poulies variatrices CVT.
Cords de traction traités chimiquement
Un meilleur lien entre le caoutchouc et les cordes garantit une haute résistance aux chocs et une durée de vie prolongée de la courroie.
Large plage de température de fonctionnement
Performance fiable tant lors des démarrages à froid que dans la chaleur extrême typique des conditions de conduite urbaines.
Contrôle dimensionnel strict
La précision de fabrication de Gates garantit une géométrie de courroie parfaite, essentielle pour un fonctionnement correct du CVT et une réduction des vibrations.
Série de courroies PowerLink™ par cylindrée :
En fonction de la cylindrée du moteur, Gates propose trois applications spécifiques :
1. PL21 Série pour la plage de puissance 50-100cc .
- À fond arrondi
- Cordes de polyester de traction, spécialement adaptées aux petits moteurs de cylindrée inférieure à 100cc.
- Largeur supérieure 13-19 (mm)
2. Série PL31 pour plage de puissance 125-200cc.
- Fil en aramide haute résistance qui maximise l'accélération et la résistance aux chocs.
- À fond arrondi
- Largeur supérieure 15-24,5 (mm)

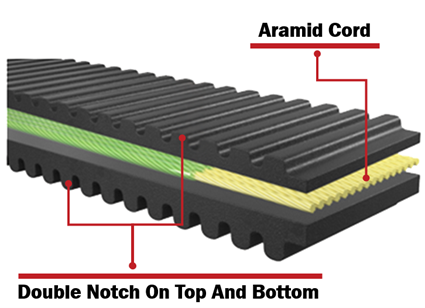

3. Série PL41 pour plage de puissance 250-850 cc.
- Fil en aramide haute résistance qui maximise l'accélération et la résistance aux chocs.
- Rigidité à la compression, longévité et résistance à la chaleur maximales
- Denture supérieure trapézoïdale et inférieure arrondie
- Largeur supérieure 22,5-32,5 (mm)
Installation et meilleures pratiques : Évitez la défaillance prématurée
La plupart des défaillances de courroie CVT ne sont pas causées par la courroie elle-même, mais par une installation incorrecte ou un déséquilibre de la transmission. Suivre les meilleures pratiques est essentiel pour atteindre la durée de vie maximale de la courroie.
Pour maximiser la durée de vie de votre Gates PowerLink™, suivez ces règles :
Accouplement approprié (Réglage du système):
- Le variateur et l'embrayage doivent être calibrés en fonction de l'utilisation du véhicule.
- Réglage important de l'embrayage : Cherchez de l'aide professionnelle dans la plupart des cas en raison des outils spéciaux requis lors du travail sur les embrayages. Un système mal réglé provoquera un glissement excessif de la courroie, générant de la chaleur qui va vitrifier la courroie en quelques kilomètres.
Manipuler correctement la courroie:

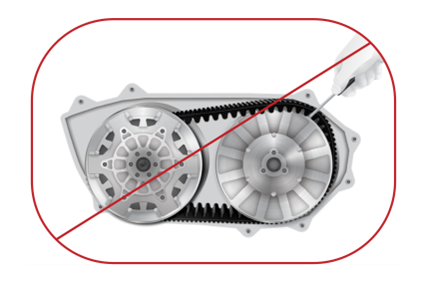

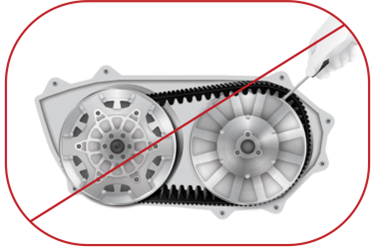

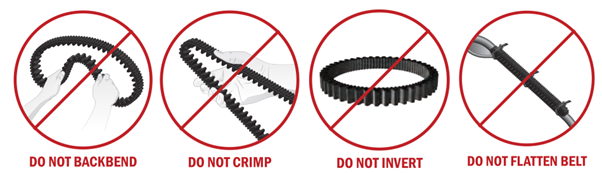

- La structure interne est sensible. NE JAMAIS plier la courroie à l'envers, ne pas la serrer, et ne jamais utiliser d'outils pour forcer lors de l'installation. Toujours ranger dans sa forme d'origine
Installation appropriée:
Modes de défaillance de la courroie CVT : Diagnostic et solutions
Identifier la cause profonde de la défaillance de l'ancienne courroie est le meilleur moyen de protéger la nouvelle installation:
Causes possibles:
Chocs dus à des départs agressifs
Dommages lors de l'installation (levage ou flexion arrière)
Recommandation:
Utilisez uniquement des outils d'expansion de poulie et vérifiez le bon engagement des RPM et le bon fonctionnement de la transmission.

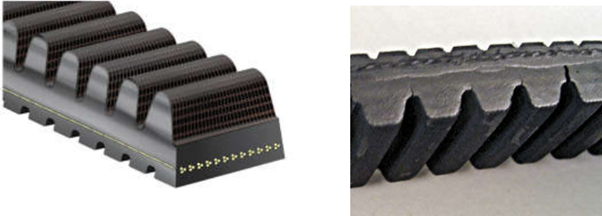

Fissures formées en raison de la fatigue de flexion (courroie usée)
Remplacez immédiatement la courroie et effectuez la procédure de rodage appropriée. NE JAMAIS retourner une courroie CVT ou la plier lors de la manipulation
Éclatement (cogs arrachés)
Remplacez la courroie et effectuez le rodage approprié. Vérifiez toujours les composants de la transmission pour vous assurer que la courroie se déplace librement.

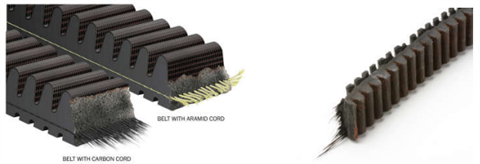

Extraction de cordon sur le bord (effilochage)
Mauvais alignement de l'embrayage ou angles courroie-poulie incorrects empêchant la courroie de s'appuyer complètement sur les parois latérales, entraînant un frottement extrême.
Inspectez les embrayages primaire et secondaire pour détecter des défauts et assurez-vous d'un bon alignement avant d'installer la nouvelle courroie.
Hour-glassing / Brûlures de rotation
La courroie était stationnaire tandis que l'embrayage d'entraînement tournait à pleine vitesse (véhicule bloqué, ou ouverture de l'accélérateur tout en freinant).
Vérifiez le bon jeu entre la courroie et la poulie et assurez-vous que l'embrayage secondaire est stationnaire au ralenti.
Glacis (Apparence fondue/brillante)
Une chaleur intense due à un glissement excessif causé par des poulies sales (huile, saleté), des rouleaux usés ou des ressorts de contraste affaiblis.
Nettoyez toujours les poulies avec un nettoyant sans résidu et inspectez les rouleaux et les douilles pour l'usure.
Remplacement Préventif et Solution Professionnelle
Gates recommande un intervalle de remplacement préventif entre 18 000 km et 30 000 km, toujours en fonction de l'application et du plan de maintenance de première monte.
Inspection et Maintenance Du Système D'embrayage
Installer une nouvelle courroie n'est qu'une partie du travail. Pour garantir la fiabilité, les vérifications suivantes sont obligatoires:
- Inspection et alignement : Inspectez les unités primaires (variateur) et secondaires (embrayage) pour détecter des défauts et assurez-vous d'un bon alignement. Préparez les poulies en les nettoyant soigneusement.
- Nettoyage des composants : Vérifiez que les poulies sont exemptes de contaminants comme la graisse ou les résidus de courroie ancienne.
- Usure des pièces mobiles : Examinez les rouleaux de variateur, les rampes, les ressorts de contraste et les douilles. Remplacez toute pièce qui ne permet pas un mouvement fluide
- Conscience opérationnelle : Éduquez le propriétaire sur les risques d'accélération excessive du régime moteur à plein gaz lors de longs arrêts, ce qui accélère l'usure thermique
