Le moteur PSA 1.5L HDi DV5 est largement utilisé dans les véhicules Peugeot, Citroën, DS, Opel, Ford et Toyota en Europe. Conçu pour répondre aux normes d'émission Euro 6, il offre un excellent rendement énergétique et des émissions réduites. Cependant, malgré sa conception moderne, le moteur DV5 a connu des problèmes récurrents de chaîne de distribution, en particulier sur les premières versions.
Ce guide technique explique :
- Fonctionnement du système de distribution pouir le moteur DV5
- Les problèmes les plus courants de la chaîne de distribution du DV5
- Comment identifier les signes précurseurs
- Meilleures pratiques pour l'entretien et la réparation
- Pourquoi l'adoption d'une chaîne de distribution de dernière génération est essentielle pour une fiabilité à long terme
Comprendre l'architecture du moteur DV5
- Bloc moteur : R4 en aluminium avec configuration DACT
- Injection Common Rail à haute pression Bosch CP 4.1
- Turbo Géométrie fixe ou variable selon la variante
- Contrôle des émissions :
- Soupape RGE L'EGR abaisse la température de combustion en faisant recirculer les gaz d'échappement, ce qui réduit efficacement les émissions d'oxyde d'azote.
- DPF (filtre à particules diesel) Le DPF filtre les particules de suie et se régénère périodiquement pour maintenir de faibles émissions de particules.
- RCS (réduction catalytique sélective) :
- Système de distribution : Combinaison de courroie et d une chaîne passant sur les arbres à cames
Préconisations d'entretien du moteur H1 DV5
Vidange : tous les 30 000 km ou une fois par an.
|
Type de moteur
|
Identification du moteur
|
Huile 5W30 (FPW9.55535/03)
|
|
DV5RC
|
YHX / YHZ
|
OK
|
|
DV5RD
|
YHY
|
OK
|
|
DV5RUC
DV5RUD
|
YHV
|
OK
|
|
DV5RCD
DV5RCF
DV5RCE
|
YHR
|
OK
|
|
DV5RE
DV5RD
|
YHW
|
OK
|
*Toujours vérifier et appliquer les recommandations du constructeur.
- Chaîne de distribution: Inspection à 100 000 km ou en cas de bruits de démarrage à froid
- Système d'entraînement de la courroie de distribution Intervalle de changement 180000km/120 mois
Fonction de la chaîne de distribution dans un moteur.
Dans ce moteur, la synchronisation entre l'arbre à cames d'admission et l'arbre à cames d'échappement est essentielle pour assurer l'ouverture et la fermeture correctes des soupapes d'admission et d'échappement.
La précision de ces intervalles de temps assure le remplissage correct de la chambre de combustion avec de l'air frais.
Pour en savoir plus sur l'entretien correct de la chaîne, veuillez lire l'article que nous avons publié sur notre site web :
https://www.gatestechzone.com/en/news/2025-06-chain-maintenance
Problèmes courants de la chaîne de distribution du DV5
Sur ce moteur, certains problèmes bien connus de la chaîne de distribution peuvent survenir dans une période précoce de moins de 100 000 km. Pour savoir si le système de la chaîne de distribution présente des problèmes, recherchez les symptômes suivants :
- Bruits inhabituels provenant du moteur, tels que des cliquetis ou des vrombissements.
- Difficulté à démarrer le moteur ou le moteur ne démarre pas du tout.
- Diminution des performances du moteur et augmentation de la consommation de carburant.
- Témoin de contrôle moteur allumé sur le tableau de bord (code DTC P0017 ou autres mémorisés dans l'ECU).
Amélioration du système de chaîne de distribution Gates
Gates a introduit un système de chaîne de distribution amélioré pour résoudre ces problèmes. La modernisation comprend le remplacement de l'ancienne chaîne de 7 mm par une chaîne plus robuste de 8 mm et la mise à niveau des composants connexes.
Voici les étapes à suivre pour moderniser le système de la chaîne de distribution :
-
Identifier le type de chaîne actuel :
Vérifiez la référence gravée sur le haut de la culasse ou vérifiez la protubérance du couvercle de soupape comme illustré ci-dessous.
- Si le couvercle de soupape ne présente pas les renflements indiqués ci-dessous ou porte la référence 9812647280, cela signifie que l'ancienne version de la chaîne de 7 mm est installée et que vous devez procéder à la mise à niveau des composants avec le kitchaîne Gates CHK1047M (8 mm).
- Si le couvercle de la soupape présente les renflements indiqués ci-dessous ou la référence 9830580480, cela signifie que la nouvelle version améliorée de la chaîne de 8 mm est installée. Dans ce cas, si le moteur présente les signes décrits ci-dessus, vous devez remplacer uniquement la chaîne et le tendeur avec le kit numéro CHK1047MA.
2 - Améliorer la chaîne de distribution
- Si la version de 7 mm est installée dans le moteur, une mise à niveau de la chaîne de distributionà 8mm et les composants connexes doit être effectuée. Si le propriétaire du véhicule refuse une réparation durable, la chaîne de 7 mm resteutilisable mais n'est pas recommandé et risquée.

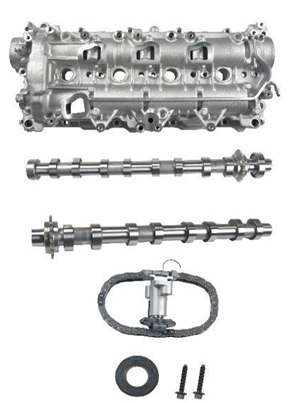

- Le kit Gates contient non seulement la nouvelle chaîne de distribution de 8 mm et le tendeur, mais aussi les deux arbres à cames (admission et échappement), le carter d'arbre à cames, le couvercle d'arbre à cames et le dispositif de retenue. Toutes ces pièces doivent être entièrement assemblées pour pouvoir retirer l'ancienne version de 7 mm et installer cette version améliorée !
Lors du remplacement de ce kit par la version améliorée ( 8mm° ) l'installateur doit vérifier visuellement l'état de ces composants du moteur :
- Culbuteurs de soupape
- Ressorts
- Coupelles de ressort de soupape
- Hauteur des tiges de soupape
- Usure des tiges de soupape
Il est recommandé d'accorder une attention particulière à l'usure des culbuteurs de soupape car ils peuvent présenter une usure prématurée.
- Si vous constatez une usure de ces culbuteurs de soupape, vous pouvez utiliser notre kit de mise à niveau de la chaîne de distribution CHK1047MB qui va de pair avec ces composants.
- S'il n'y a pas de défaut visuel, vous pouvez continuer à remplacer le kit amélioré.
- En cas de défaut visuel (soupapes tordues, etc.), il est recommandé de vérifier l'étanchéité des soupapes afin de déterminer si elles ont subi des dommages et de les réparer en conséquence.
- Si des pièces ou des particules de pièces du tendeur ou de la chaîne sont manquantes et ne peuvent être retrouvées dans le moteur à combustion interne, poursuivez la réparation, les particules seront retenues dans le logement par la crépine de la pompe à huile ou dans le carter d'huile.
Après avoir effectué les contrôles visuels et les éventuelles réparations supplémentaires, remonter le moteur en s'assurant que tous les composants sont correctement installés et serrés au couple selon les spécifications du constructeur.
Importance du respect de la procédure de montage d'un nouveau kit de courroie de courroie de distribution

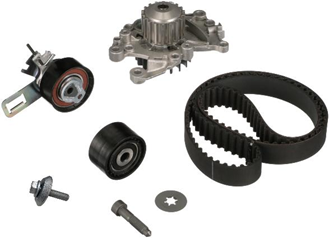

Pour la mise à niveau du kit de chaîne de distribution, il est nécessaire de démonter la courroie de distribution, par conséquent, le remplacement est plus que recommandé. C'est pourquoi Gates a développé un kit avec toutes les pièces nécessaires.
Dans cette section, nous n'expliquerons pas l'ensemble du processus, mais nous montrerons les étapes les plus importantes du remplacement du kit.
Points d'inspection lors du remplacement de la chaîne de distribution
Le premier point est assez simple, il s'agit d'inspecter le système à la recherche de saletés, de débris ou de fuites d'huile et d'y remédier si un ou plusieurs sont présents, puis si tout est correct, nous pouvons continuer.
Gardez à l'esprit que dans les nouveaux moteurs EURO 6 comme ce DV5, les pompes à injection ont toujours un timing très précis, après avoir retiré les pièces nécessaires, nous devons nous assurer que tous les composants du système sont correctement calés en utilisant les bons outils de calage.
Une fois que le moteur est correctement calé, vous pouvez procéder au remplacement des composants du kit de courroie de distribution.
L'une des étapes les plus importantes de l'installation du kit est le processus de tension décrit ci-dessous :
- Ce tendeur est muni d'une goupille de maintien qui ne doit être libérée que lorsque la courroiede distribution est installée.
- Vous pouvez ensuite retirer les outils de verrouillage et appliquer la tension en tournant la plaque de réglage (A) du tendeur dans le sens inverse des aiguilles d'une montre , en amenant l'index du rouleau du tendeur dynamique dans la zone de surtension (O).
- Ensuite, sans serrer l'écrou, libérez lentement l'index du rouleau tendeur dynamique dans la zone de tension nominale (N) en tournant le dispositif de réglage (A) dans le sens des aiguilles d'une montre et en serrant légèrement l'écrou.
- Faites tourner le vilebrequin 6 fois jusqu'à ce que les outils d'arrêt puissent être à nouveau installés.
- desserrer l'écrou du tendeur et répéter la procédure de tension.
- Remontez toutes les pièces démontées et respectez les couples de serrage ! https://www.gatestechzone.com/en/news/2024-05_torque
DV5 Système de refroidissement : Purge et entretien
Le moteur 1.5 HDI est doté d'un système de refroidissement à double circuit qui assure une régulation thermique efficace et évite la surchauffe du moteur. Ce "système de refroidissement double DV5R" est une conception spécifique du moteur dans laquelle le refroidisseur EGR et le bloc-moteur principal ont des boucles de refroidissement déchirées, mais interconnectées.
Le système de refroidissement principal du moteur fait circuler le liquide de refroidissement du bloc-moteur vers le radiateur pour absorber la chaleur.
L'aspect "double" fait référence à une alimentation séparée en liquide de refroidissement de la soupape EGR. Cette boucle spécifique à la soupape EGR utilise le liquide de refroidissement du moteur pour gérer les températures élevées des gaz d'échappement dans le système EGR, en refroidissant les gaz pour réduire les émissions. Cette boucle séparée garantit que les demandes de température élevée du refroidisseur EGR ne surchargent pas le système de refroidissement principal du moteur.
Comme la pompe à eau sera remplacée en même temps que le kit de distribution, nous devons veiller à l'entretien correct du système de refroidissement pour que le système fonctionne parfaitement.
- Tout d'abord, il est très important d'extraire tout le liquide de refroidissement usagé afin d'éviter tout mélange de liquide de refroidissement et de rincer le système pour éliminer toute particule, débris ou corrosion. Vous pouvez lire notre article pour en savoir plus sur l'importance de cette procédure. https://www.gatestechzone.com/en/news/2021-09-flushing-cooling-system
- À l'aide de l'outil de mise sous vide des circuits de refroidissement, créezune dépression de -0,9 bar et attendez au moins 1 minute, puis assurez-vous que la valeur reste constante.
- Remplir le système de refroidissement avec le liquide de refroidissement conforme à la spécificité du constructeur et attendre que la pression atteigne 0 bar de pression.
- Utiliser un outil de diagnostic pour sélectionner "Dégazage du circuit de refroidissement du moteur".
- Démarrez le moteur et faites-le tourner à plus de 2300 tr/min pendant 10 secondes.
- Faire tourner le moteur à 2500 tr/min pendant environ 20 minutes jusqu'à ce que le ventilateur de refroidissement se mette en marche et s'arrête deux fois.
- Débranchez l'outil de diagnostic et coupez le moteur.
- Vérifiez qu'il n'y a pas de fuite de liquide de refroidissement et attendez que le moteur refroidisse.
- Une fois le moteur refroidi, vérifiez le niveau du liquide de refroidissement, faites l'appoint si nécessaire.
Conclusion : Protéger la fiabilité du moteur DV5
Le moteur PSA 1.5L HDi DV5 est un groupe motopropulseur Euro 6 très efficace, mais sa conception précoce de la chaîne de distribution nécessite une attention particulière. Le passage de la chaîne d' origine de 7 mm au système de chaîne de distribution de 8 mm de Gates est une solution éprouvée pour éviter l'usure prématurée, les dommages au moteur et les temps d'immobilisations coûteux.
En associant :
- L'amélioration correcte de la chaîne de distribution
- Procédures de montage strictes
- Remplacement correct de la courroie de distribution
- Entretien précis du système de refroidissement
et les propriétaires de véhicules peuvent garantir la fiabilité et les performances à long terme du moteur DV5.
