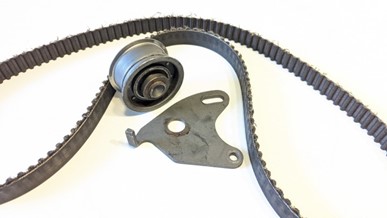

Les tendeurs de courroie de distribution sont essentiels pour maintenir la tension correcte de la courroie, garantissant un fonctionnement fluide du moteur et sa longévité. Une idée reçue courante est que les tendeurs à ressorts s'auto-régulent pendant le fonctionnement du moteur. Cependant, leur rôle est limité à la phase d'installation. Une installation incorrecte peut entraîner une défaillance prématurée du système, des réparations coûteuses et des dommages graves au moteur. Dans ce guide, nous examinons les meilleures pratiques et les pièges à éviter lors de l'installation de tendeurs à ressorts, en utilisant le moteur Mitsubishi 2.5 D avec le KIT K025435XS comme exemple.
L'installation de ce type de tendeur de courroie de distribution sans ressort inclus dans le tendeur semble simple, mais suivre le processus d'installation est crucial pour éviter une défaillance prématurée du système avec des dommages catastrophiques au moteur par la suite. Gates a détecté qu'il existe certaines erreurs d'installation qui peuvent être commises, voyons lesquelles et comment les éviter.
Considérations clés pour l'installation des tendeurs à ressorts
1. Comprendre le rôle du ressort
Le ressort intégré dans ces tendeurs est conçu pour faciliter un bon réglage uniquement lors de l'installation. Il ne régule pas activement la tension de la courroie pendant que le moteur fonctionne. Si les boulons ne sont pas correctement serrés ou perdent du couple, le système échouera en raison d'une tension insuffisante.
2. Assurer un bon alignement de la courroie
De nombreux moteurs, comme le Mitsubishi 2.5 D, disposent de deux courroies de distribution : une pour les arbres d'équilibrage et une autre pour le calage des soupapes. Les deux nécessitent un alignement précis :
- Positionnez la courroie de l'arbre à cames et engagez le ressort du tendeur.

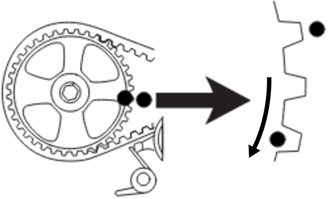

- Avant de serrer les boulons du tendeur, faites tourner le vilebrequin de deux dents vers l'avant par rapport à la marque de réglage.
- Cette étape garantit que la tension est uniformément répartie sur la courroie, empêchant le glissement et la perte de tension lorsque le moteur démarre.
3. Ordre de serrage correct des boulons
Un serrage incorrect peut provoquer une tension excessive de la courroie, entraînant une défaillance prématurée du système. Suivez ces étapes :

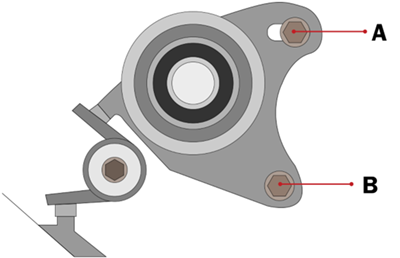

- Serrez d'abord la vis A, puis la vis B.
- La vis B sert de point de pivot, permettant à la plaque de réglage de tourner et d'appliquer la tension correcte.

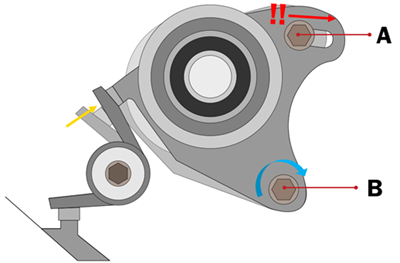

- Un serrage dans l'ordre inverse peut provoquer une rotation involontaire de la plaque, affectant la tension de la courroie.
4. Vérification des ressorts
Bien que de nombreuses instructions d'origine n'exigent pas le remplacement des ressorts lors de chaque installation, il est recommandé de le faire. Le ressort reste en position fixe tout au long de la durée de vie du précédent courroie, ce qui peut affecter sa capacité à fournir la tension d'installation correcte.
En suivant le manuel d'instructions, la première vis à serrer
- Enfin, pour être sûr à 100 % que la tension a été appliquée correctement, il est nécessaire de vérifier que la tension du système est correcte, de préférence en utilisant un tensiomètre sonic Gates STT-1 là où cela est indiqué dans les instructions d'installation.
Pour une précision à 100 %, vérifiez la tension de la courroie à l'aide d'un tensiomètre sonic Gates STT-1, en suivant les spécifications du fabricant. Cet outil garantit des niveaux de tension corrects et prévient les défaillances prématurées dues à une configuration incorrecte.
Pour des conseils détaillés sur l'utilisation du tensiomètre STT-1, consultez:
-
Comme nous l'avons mentionné au début, ce moteur particulier n'est qu'un exemple de tous les systèmes qui ont ce type de tendeur, mais dans tous les tendeurs de ce type, nous devons toujours prêter une attention particulière aux points mentionnés dans cet article.
Conclusion : Évitez les erreurs coûteuses avec une installation correcte
Les tendeurs à ressort simplifient l'installation mais nécessitent un respect strict des meilleures pratiques. Assurer un bon alignement, suivre la séquence de serrage correcte et vérifier la tension avec un tensiomètre sont essentiels pour la longévité du moteur. En évitant les erreurs courantes, vous pouvez garantir la fiabilité et la performance du système de distribution de votre véhicule.
